Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
HF0150-12
Contattici

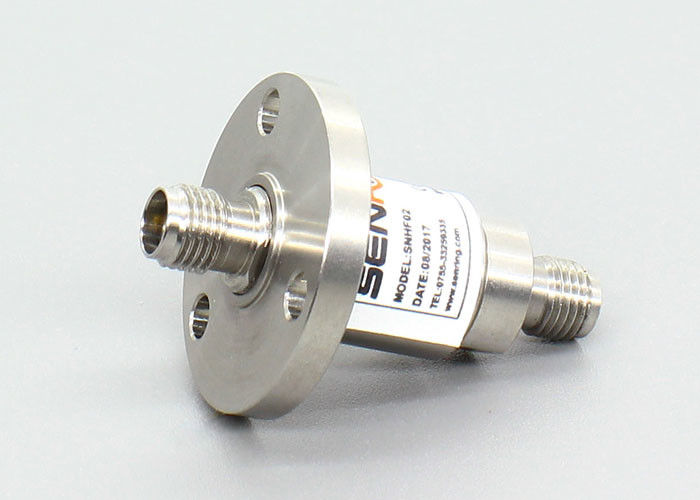

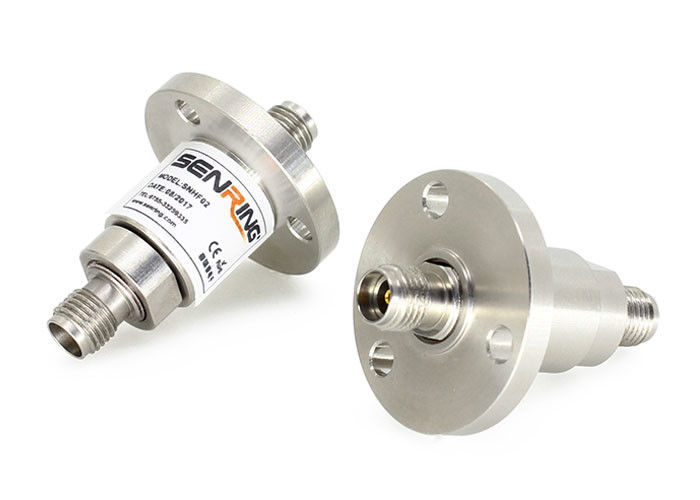

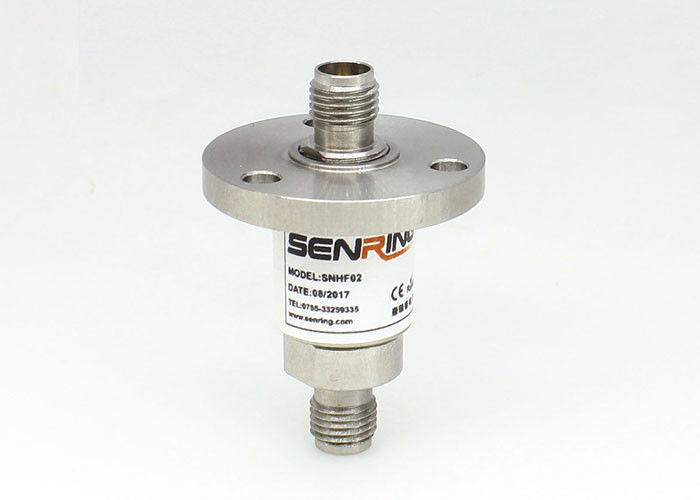

Slittamento Ring For Transmitting Of Analog del giunto rotante di Manica di segnale 50GHz rf e segnali numerici
Descrizione del giunto rotante ad alta frequenza HF0150-12
Il giunto rotante di serie rf di Senring HF0150-12 è un anello di contatto ad alta frequenza singal del canale (rf), la frequenza DC~50GHz, 2,4 (K) - il connettore di F, la velocità 100RPM del lavoro. HF0150-12 è trasmissione usata di analogico ed i segnali numerici, Manica di rf, possono essere personalizzati per combinare il potere/segnali.
Caratteristiche del giunto rotante ad alta frequenza HF0150-12
1. Può trasmettere i segnali ad alta velocità ed ad alta frequenza (rf coassiale) senza errori;
2. sostiene 1 canale di CC 50GHz alla trasmissione ad alta frequenza (rf coassiale);
3. ha rapporto eccellente di perdita di inserzione e di onda di condizione di tensione;
4. adatto ad antenne satellitari, a dispositivi montati su veicolo, a radar, a banchi di prova dell'antenna a microonde e ad altri campi.
Caratteristica tecnica del giunto rotante ad alta frequenza HF0150-12
| Tipo del connettore | femmina di 2.4mm Female-2.4mm (50Ω) |
| Frequenza | CC a 50 gigahertz |
| VSWR (massimo) | 1.3@DC a 10 gigahertz 1.4@10 a 26.5GHz 1.7@26.5 a 50GHz |
| Fluttuazione di VSWR (massima) | CC 0.05@ a 26,5 gigahertz 0,2 @ 26,5 - 50 gigahertz |
| Potenza di picco (massima) | 3000W |
| Velocità girante (massima) | 150RPM |
| Iniziando coppia di torsione (massima) | 0.5N.cm |
| Carico assiale del connettore (massimo) | ±0.1N |
| Temperatura | -55 a +85℃ (temperatura del lavoro) -55 a +85℃ (temperatura di stoccaggio) |
| Umidità | 95% (umidità del lavoro) 85% (temperatura di stoccaggio) |
| Stile | Io tipo |
| Fase wow (grado massimo) | 1°@DC a 26,5 gigahertz 2°@26.5 a 50 gigahertz |
| Perdita di inserzione | 0,30 CC di dB @ a 10 gigahertz 0,50 dB @10 a 26.5GHz 0,90 dB @26.5 a 50GHz |
| Fluttuazione di perdita di inserzione | 0,1 dB |
| Potere medio (massimo) | 50 gigahertz di W @1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| vita lavorativa | > 10 milioni per riferimento (dipende dalle condizioni di lavoro) |
| Coppia di torsione girante (massima) | 0,5 N.cm |
| Carico radiale del connettore (massimo) | ±0.1N |
| Grado del IP | CRNA del IP 40. En 60529 |
| Materiale isolante | PTFE |
Descrizione del numero del pezzo
Disegno
FAQ:
Q1: Che dati tecnici dovrebbero essere forniti per il nostro modello su misura dell'anello di contatto.
: Se volete personalizzare il modello speciale dell'anello di contatto, dovete fornire i dati dettagliati come qui sotto:
1. velocità operatring (RPM)
2. il tipo di installazione
3. dimensione del profilo
4. canali (no. di singolo cavo oltre a cavo)
5. tensione nominale & corrente per gli anelli di potere e gli anelli del segnale
6. il tipo del segnale e riferito
parametri (molto importanti)
7. temperatura di funzionamento h.IP (requisiti di sigillatura)
Q2: Quanto tempo è il vostro termine d'esecuzione di produzione?
: Ha bisogno dei 7 - 15 giorni per i prodotti standard, i 10 - 20 giorni per i prodotti su misura semplici,
15 - 40 giorni per i prodotti su misura complessi.
