Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3002004
Contattici

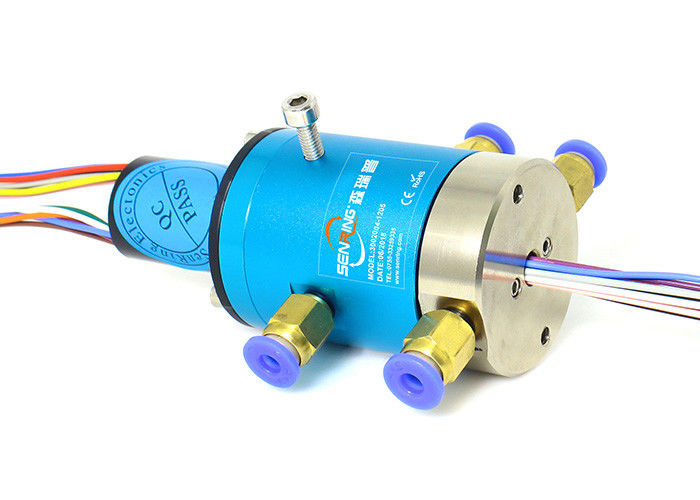

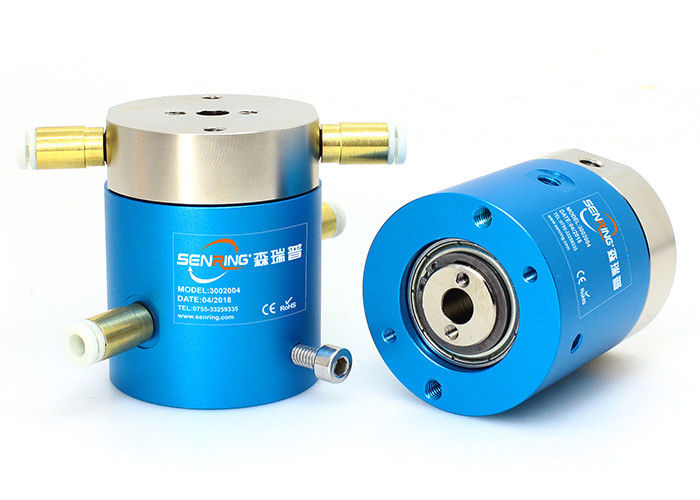

M5 2 sindacati rotatori del passaggio Pnuematic/+Electric Hybridry per i tubi di 4mm

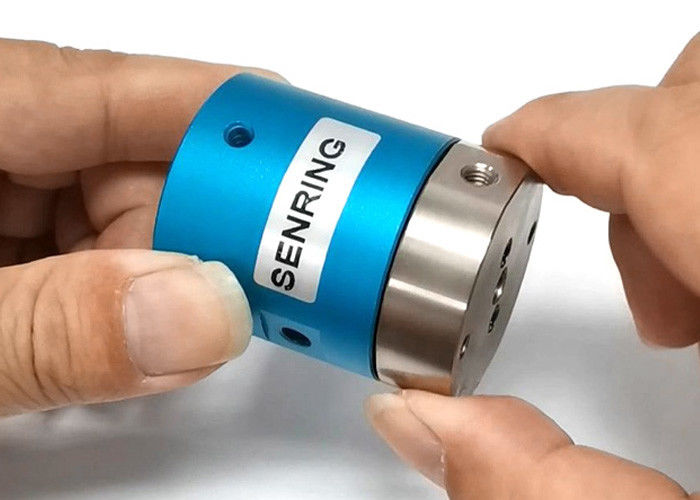

Una descrizione dell'unione rotatoria pneumatica 3002004

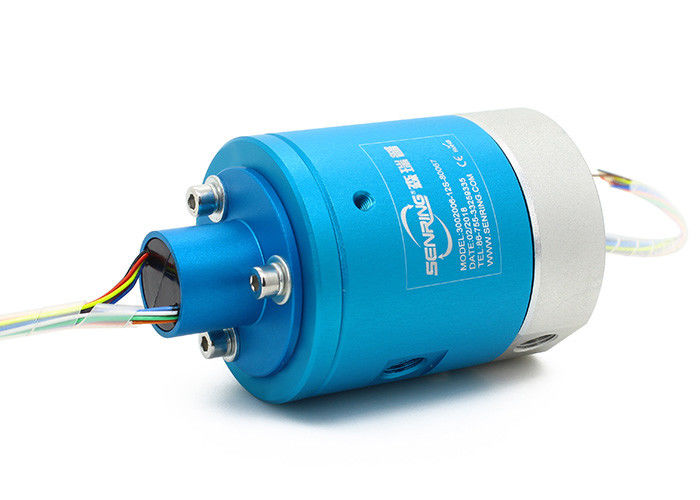

Il SenRing un anello pneumatico ed elettrico di 3002 serie di contatto è un giunto rotante di doppio Manica che può girare 360 gradi per trasmettere due canali di aria compressa, di vapore, di vuoto e di altri media del gas. Sostiene le varie dimensioni dei tubi di aria compreso 4mm, 6mm, 8mm, 10mm e 12mm. L'anello di contatto elettrico rotatorio di 3002 serie può non solo trasmettere il gas, ma inoltre si mescola e trasmettere le varie correnti da 2A a 800A.
Vantaggi:
1. piccola dimensione;
2. peso leggero;
3. piccola coppia di torsione;
4. canali multipli del gas che non interferiscono a vicenda.
Lle caratteristiche dell'unione rotatoria pneumatica 3002004
1. supporto trasmettere potere misto ed i segnali, quali USB, HDMI, Ethernet di 1000M, VGA, DVI, la rf coassiale (ad alta frequenza), il segnale del servomotore, i collettori ad anello industriali del bus, ecc.;
2. 360° trasmettono l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva… ecc.
3. Max. Pressure: 1Mpa (vuoto: -1.5kPa, ad alta pressione può essere personalizzato);
4. Porto M5 di sostegno 2 per i tubi di 4mm;
Una caratteristica tecnica dell'unione rotatoria pneumatica 3002004
| Passaggi (gas) | 2 passaggi |
| Dimensione del tubo | tubo di 4mm, porto M5 |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Max. Operating Pressione |
Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG26# ha argentato il cavo del teflon | AWG26# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) | |
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3002004 | 2 passaggi | M5 | 4~6mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
| 3002004-06S | 2 passaggi | M5 | 4~6mm | 6 | 14 |
| 3002004-12S | 2 passaggi | M5 | 4~6mm | 12 | 21 |
| 3002004-24S | 2 passaggi | M5 | 4~6mm | 24 | 35 |
| 3002004-36S | 2 passaggi | M5 | 4~6mm | 36 | 52 |
Il giunto rotante ad alta frequenza anche ha potuto essere chiamato anello di contatto ad alta frequenza. Questo genere di giunto rotante può essere un elemento che ha installato sul cavo o sullo strumento come la trasmissione o rottura della linea di collegamenti elettrici.
Se avete requisito su misura specifico, senta libero prego per consultarci in modo che le nostre vendite costruiscano abbiano potuto raccomandare il prodotto più adatto a voi per voi riferimento.
