Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3001008
Contattici

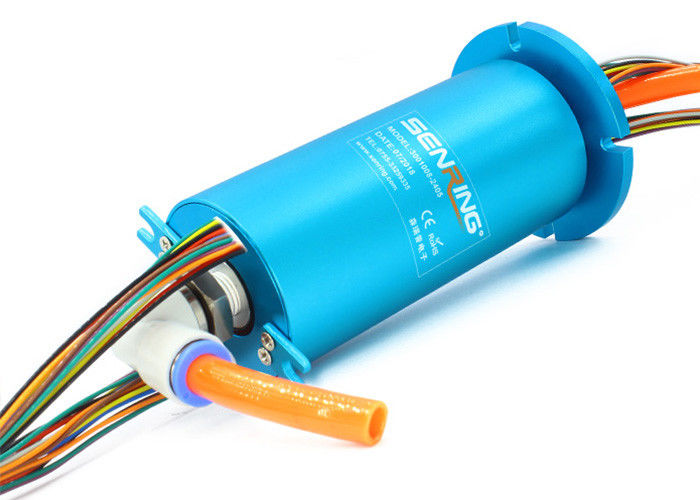

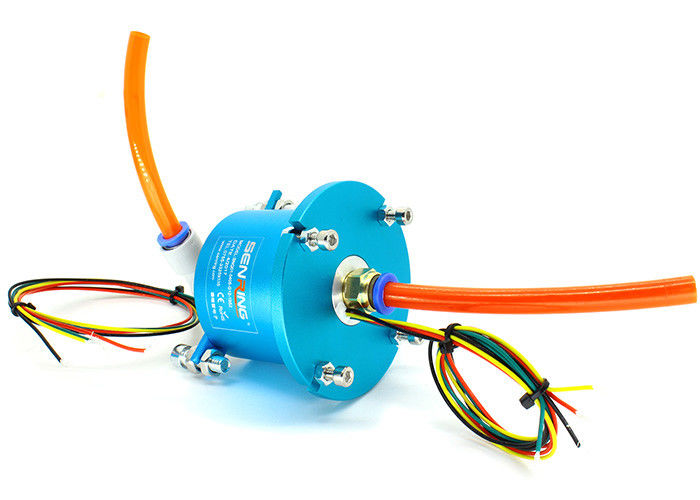

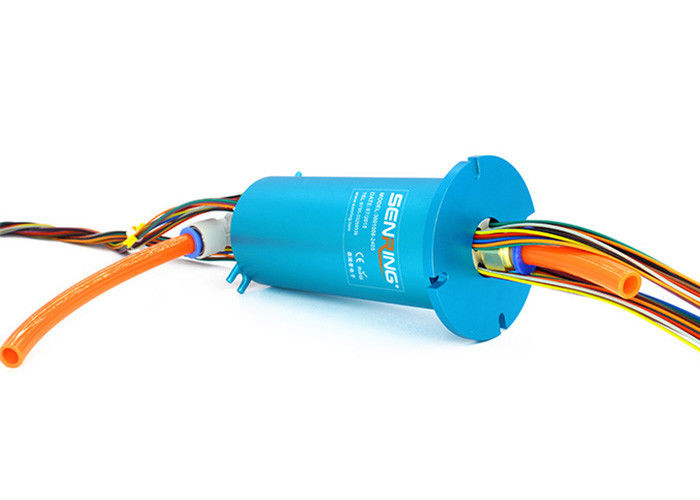

L'unione rotatoria pneumatica con il montaggio della flangia può essere personalizzata con il montaggio dell'albero cavo
Una descrizione dell'unione rotatoria pneumatica 3001008
Il giunto rotante pneumatico di Senring 3001 è un singolo giunto rotante del passaggio che può girare 360 gradi per trasmettere i vari media del gas quali l'aria compressa, il vapore ed il vuoto. Sostiene i tubi di gas multipli di 4mm, di 6mm, di 8mm, di 10mm e di 12mm. Il giunto rotante pneumatico di 3001 serie inoltre comprende una serie elettrica del giunto rotante, che può non solo trasmettere il gas, ma inoltre si mescola e trasmettere le varie correnti che variano da 2A a 800A. Il giunto di tubo rotatorio di 3001008 serie presenta i vantaggi di coppia di torsione di piccola dimensione, leggera e bassa.
Lle caratteristiche dell'unione rotatoria pneumatica 3001008
1. Ciò è un singolo giunto rotante del passaggio con 1 entrata e 1 sbocco per la trasmissione dell'elettricità e del gas.
2. Ha un G1/4» che si adatta e sostiene i diametri del tubo di 6-10mm.
3. Può mescolare le linee elettriche, i segnali, i bus industriali, le linee di controllo e le linee di percezione.
4. È installato via una flangia standard e può anche essere personalizzato con un albero cavo.
5. Può trasmettere i vari media, compreso l'aria compressa, l'azoto, le miscele chimiche, il vapore, l'acqua di raffreddamento, l'acqua calda e l'olio caldo.
Una caratteristica tecnica dell'unione rotatoria pneumatica 3001008
| Passaggi (gas) | 1 passaggio |
| Dimensione del tubo | tubo di 8mm,» porto G1/4 |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Max. Operating Pressione |
Pressione positiva 10Mpa, vuoto -90kPa | |
| coppia di torsione | 0.2N.m | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 200mm (può essere personalizzato) | |
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| List di modello | Passaggi (gas) | Circuiti principali (10A) | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
| 3001008-02S | 1 passaggio | 0 | 2 | 34 |
| 3001008-0210 | 1 passaggio | 2 | 0 | 34 |
| 3001008-03S | 1 passaggio | 0 | 3 | 34 |
| 3001008-0310 | 1 passaggio | 3 | 0 | 34 |
| 3001008-06 | 1 passaggio | 0 | 6 | 34 |
| 3001008-0210-04S | 1 passaggio | 2 | 4 | 34 |
| 3001008-0410-02S | 1 passaggio | 4 | 2 | 34 |
| 3001008-0610 | 1 passaggio | 6 | 0 | 34 |
| 3001008-12S | 1 passaggio | 0 | 12 | 52 |
| 3001008-0210-10S | 1 passaggio | 2 | 10 | 52 |
| 3001008-0310-09S | 1 passaggio | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 passaggio | 4 | 8 | 52 |
| 3001008-0610-06S | 1 passaggio | 6 | 6 | 52 |
| 3001008-0810-04S | 1 passaggio | 8 | 4 | 52 |
| 3001008-1010-02S | 1 passaggio | 10 | 2 | 52 |
| 3001008-1210 | 1 passaggio | 12 | 0 | 52 |
Disegno
Lista di modello standard
| List di modello | Passaggi (gas) | Circuiti principali (10A) | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
|
3001008-1210-06S
|
1 passaggio | 12 | 6 | 71,5 |
|
3001008-1410-04S
|
1 passaggio | 14 | 4 | 71,5 |
|
3001008-1610-02S
|
1 passaggio | 16 | 2 | 71,5 |
|
3001008-18S
|
1 passaggio | 0 | 18 | 71,5 |
|
3001008-0210-16S
|
1 passaggio | 2 | 16 | 71,5 |
|
3001008-0410-14S
|
1 passaggio | 4 | 14 | 71,5 |
|
3001008-0610-12S
|
1 passaggio | 6 | 12 | 71,5 |
|
3001008-0810-10S
|
1 passaggio | 8 | 10 | 71,5 |
|
3001008-1010-08S
|
1 passaggio | 10 | 8 | 71,5 |
| 3001008-24S | 1 passaggio | 0 | 24 | 88,5 |
| 3001008-0410-20S | 1 passaggio | 4 | 20 | 88,5 |
| 3001008-0610-18S | 1 passaggio | 6 | 18 | 88,5 |
| 3001008-1210-12S | 1 passaggio | 12 | 12 | 88,5 |
| 3001008-1810-06S | 1 passaggio | 18 | 6 | 88,5 |
| 3001008-2410 | 1 passaggio | 24 | 0 | 88,5 |
| 3001008-30S | 1 passaggio | 0 | 30 | 105 |
| 3001008-0210-28S | 1 passaggio | 2 | 28 | 105 |
| 3001008-0410-26S | 1 passaggio | 4 | 26 | 105 |
| 3001008-0610-24S | 1 passaggio | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 passaggio | 12 | 18 | 105 |
|
3001008-36S
|
1 passaggio | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 passaggio | 4 | 32 | 122 |
|
3001008-0610-30S
|
1 passaggio | 6 | 30 | 122 |
|
3001008-42S
|
1 passaggio | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 passaggio | 4 | 38 | 139 |
|
3001008-48S
|
1 passaggio | 0 | 48 | 156 |
|
3001008-56S
|
1 passaggio | 0 | 56 | 178 |
|
3001008-72S
|
1 passaggio | 0 | 72 | 223 |
Unione rotatoria pneumatica/idraulica è progettata per l'apparato rotatorio e può fornire la trasmissione ibrida sicura e stabile per multi pressione d'aria del passaggio ed i media fluidi. Con progettazione modulare, è più stabile ed affidabile. Con la progettazione da parte a parte alesata, può passare i cavi o passare altri dispositivi.
