Supporto rotatorio pneumatico del sindacato del passaggio M5 uno trasmettere potere misto ed i segnali

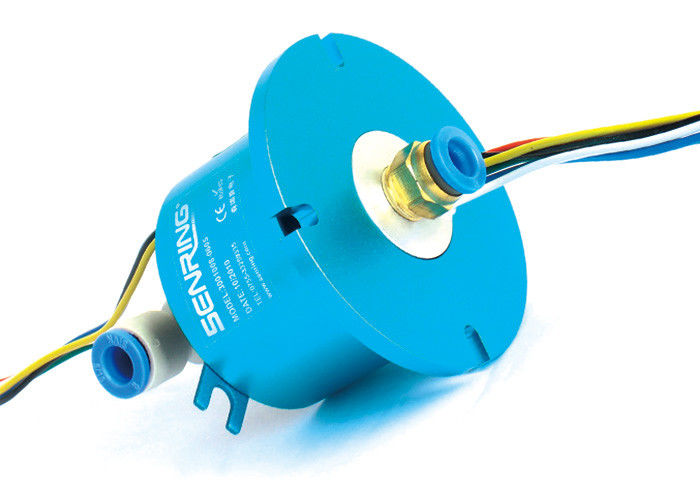

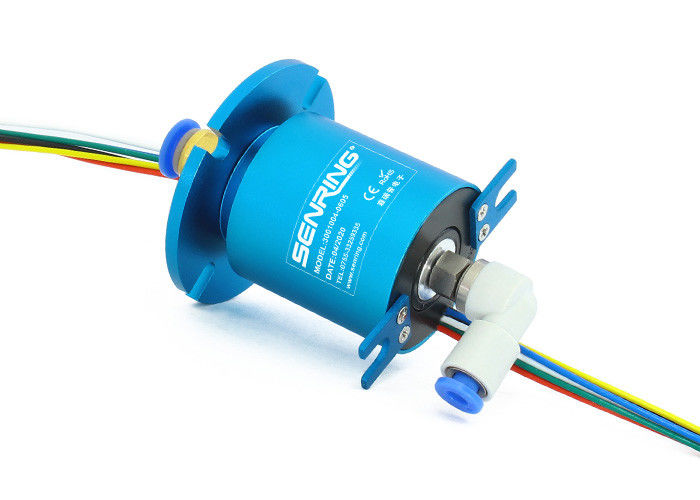

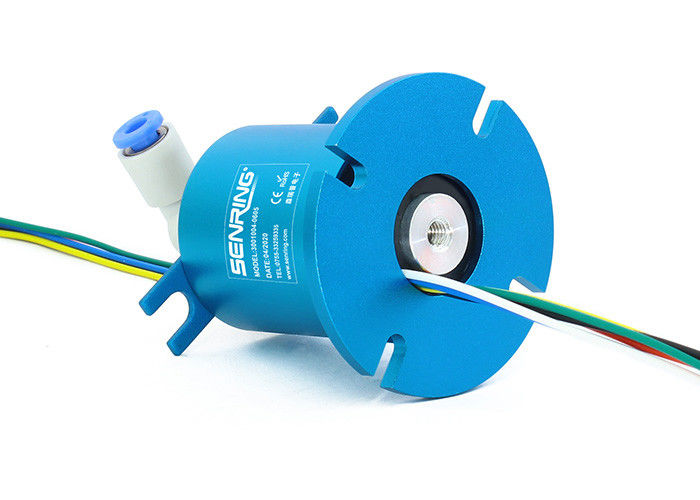

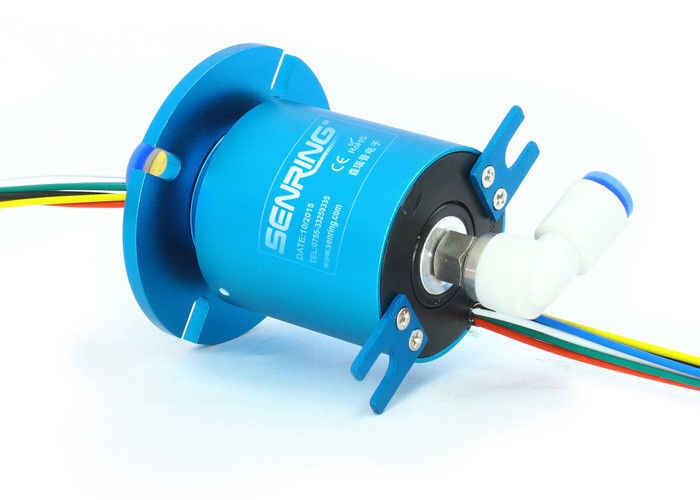

Una descrizione dell'unione rotatoria pneumatica 3001004
Il giunto rotante pneumatico di Senring 3001 è un singolo giunto rotante del passaggio che può girare 360 gradi per trasmettere i vari media del gas quali l'aria compressa, il vapore ed il vuoto. Sostiene i tubi di gas multipli di 4mm, di 6mm, di 8mm, di 10mm e di 12mm. Il giunto rotante pneumatico di 3001 serie inoltre comprende una serie elettrica del giunto rotante, che può non solo trasmettere il gas, ma inoltre si mescola e trasmettere le varie correnti che variano da 2A a 800A. Presenta i vantaggi di coppia di torsione di piccola dimensione, leggera e bassa.
I sindacati rotatori sono progettati per uso dell'aria, del gas e di vuoto e sono ideali per una serie di automazione ed applicazioni robot. Con i sindacati rotatori leggeri e compatti caratterizzi una costruzione della lega dell'tutto alluminio ed i due passaggi indipendenti di flusso capaci di trasferimento dei tipi differenti di media al sametime. I modelli di acciaio inossidabile sono a disposizione per impedire la corrosione per uso con le applicazioni che richiedono l'acqua o il trasferimento corrosivo di media. I modelli sono inoltre disponibili con le ghiandole facoltative della guarnizione facciale del giunto circolare dell'asse per vampata che monta l'unione ad un'interfaccia.
Lle caratteristiche dell'unione rotatoria pneumatica 3001004
1. Ciò è un giunto rotante pneumatico del singolo passaggio con un diametro esterno di 35mm e un filo M5.
2. Sostiene i diametri del tubo di 4mm e di 6mm e può mescolare le linee elettriche, i segnali, Ethernet, i bus industriali, le linee di controllo, i solenoidi e le linee di percezione.
3. È installato via una flangia standard e può anche essere personalizzato con un albero cavo.
4. Può trasmettere i vari media, compreso l'aria compressa, l'idrogeno, l'azoto, le miscele chimiche, il vapore, l'acqua di raffreddamento, l'acqua calda, il petrolio caldo, il petrolio, l'acido solforico e le bevande.
Una caratteristica tecnica dell'unione rotatoria pneumatica 3001004
| Passaggi (gas) | 1 passaggio |
| Dimensione del tubo | tubo di 4mm, porto M5 |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 10millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Max. Operating Pressione |
Pressione positiva 10Mpa 10Mpa, vuoto: -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 200mm (può essere personalizzato) | |
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| List di modello | Passaggi (gas) | Circuiti principali (10A) | Circuiti del segnale (2A) | Lunghezza L (millimetri) |
| 3001004-06S | 1 passaggio | 0 | 6 | 36 |
| 3001004-08S | 1 passaggio | 0 | 8 | 36 |
| 3001004-0610 | 1 passaggio | 6 | 0 | 36 |
| 3001004-12S | 1 passaggio | 0 | 12 | 36 |
