Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H2056
Contattici

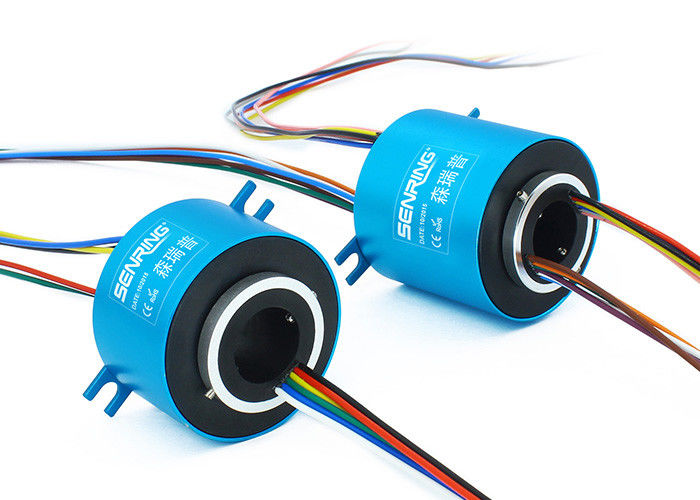

Mini Through Hole Slip Ring che adotta il contatto multipunto della spazzola del mazzo del metallo prezioso

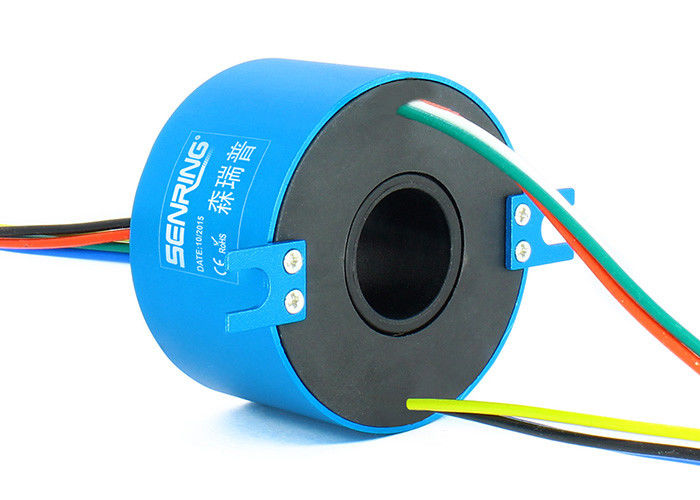

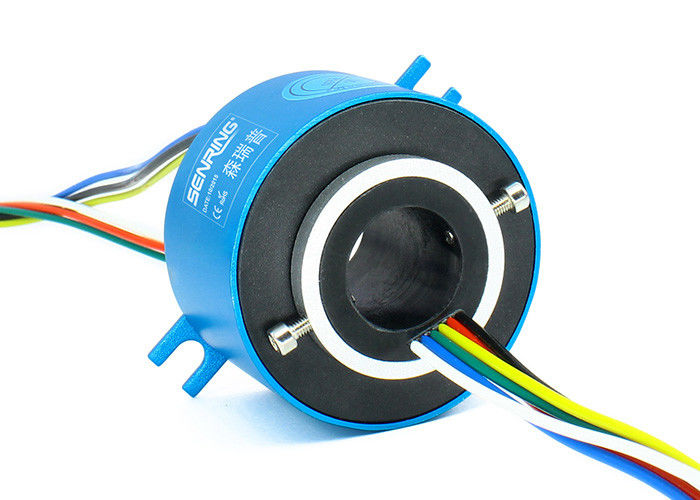

Descrizione di H2056 attraverso l'anello di contatto alesato
La serie H2056 è mini dimensione attraverso l'anello di contatto alesato, la dimensione 20mm (adatta a shaft≤20mm), il OD 56mm del foro del foro. Può trasmettere stabile 2~24 circuiti power@10A o 2~48 circuiti signal@2A ed applicato a tutti i dispositivi in cui richiede per trasmettere il potere ed i segnali.
Caratteristiche di H2056 attraverso l'anello di contatto alesato
1. Facendo uso del contatto multipunto del metallo prezioso della spazzola avanzata del mazzo per assicurare contatto affidabile con estremamente - attrito basso;
2. Può trasmettere stabile 0~10A corrente/segnale (personalizzabile);
3. Lle specifiche multiple di 2~48 canali sono disponibili;
4. L'apertura è 20mm ed il diametro esterno è 56mm;
5. Sostiene la trasmissione mista dei segnali e del potere;
6. È adatto a dispositivi giranti con un albero rotante ≤20mm.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti | Lunghezza L (millimetri) | modello | circuiti | Lunghezza L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68,5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68,5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68,5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68,5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85,5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85,5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85,5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85,5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85,5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85,5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68,5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68,5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68,4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68,5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68,5 | H2056-48S | 0 | 48 | 153 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per i circuiti no. di 20A use.10A e no. dei circuiti del segnale (5A) può essere personalizzato basato sui prodotti standard, l'indagine Senring dei pls per i dettagli.
Tabella del grado H2056
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
