Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H2042
Contattici

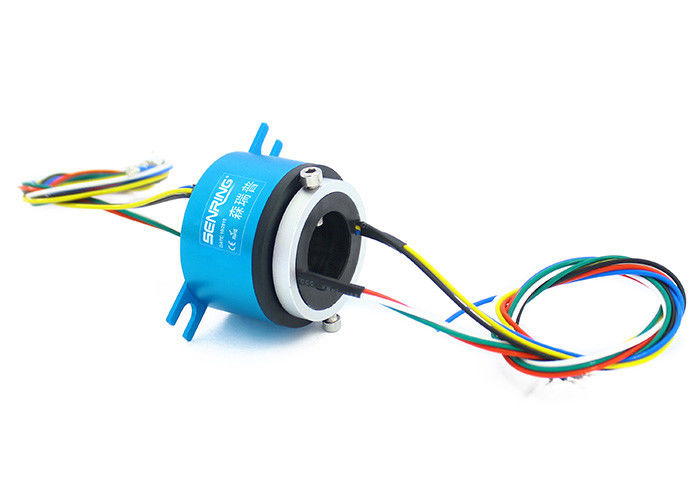

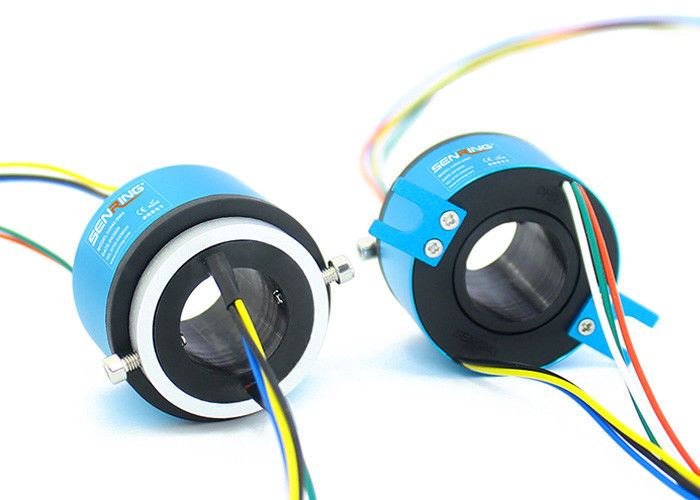

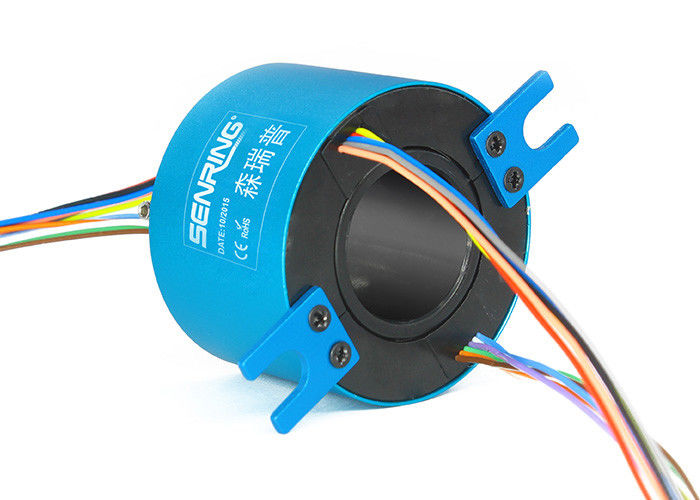

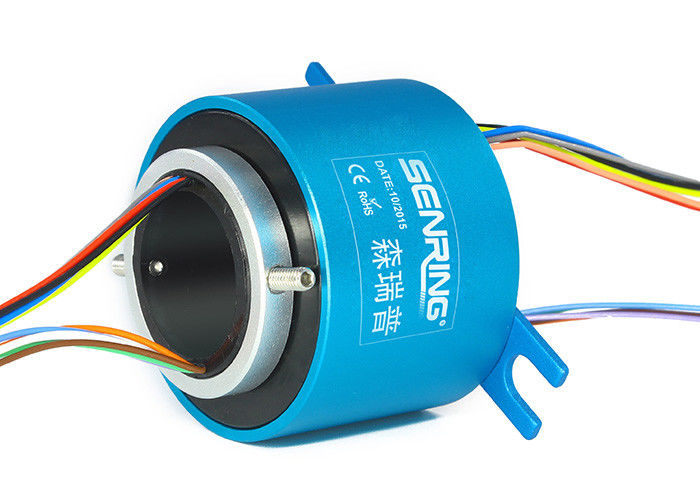

Foro conduttivo preciso di Ring With Small di slittamento e piccola struttura miniatura corrente
Descrizione di H2042 attraverso l'anello di contatto alesato
La serie di SenRing H2042 è un anello di contatto conduttivo del attraverso-foro dell'micro-apertura con un diametro del attraverso-foro di 20mm (adatto a qualsiasi dispositivo girante con un diametro ≤20mm) e un diametro esterno di 42mm. La serie H2042 è un anello di contatto conduttivo di precisione con una piccola apertura e una piccola struttura micro-integrale corrente che possono trasmettere stabile i segnali 5A. Può essere utilizzata nei vari dispositivi che richiedono la rotazione 360° e la trasmissione di vari segnali di controllo, quali le macchine di laminazione automatiche, l'apparecchio per saldare automatico, le macchine taglianti di precisione, le macchine di inserzione del ribattino, gli erogatori da tavolino, le bobinatrici completamente automatiche ed i vagli.
Caratteristiche di H2042 attraverso l'anello di contatto alesato
1. il modello standard sostiene un segnale di 2~12 circuiti (0~5A), corrente ed i canali possono essere personalizzati;
2. Velocità girante massima: 250RPM, 600RPM, 1000RPM (facoltativo);
3. Il materil del contatto ha usato il metallo prezioso, assicura lo stablity e la vita lavorativa;
4. Grande dimensione del foro, piccolo OD, installazione facile.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Spec. del filo di piombo. | AWG22# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti (segnale o 0-5A) | Lunghezza L (millimetri) |
| H2042-02S | 2 | 25,5 |
| H2042-03S | 3 | 25,5 |
| H2042-04S | 4 | 25,5 |
| H2042-06S | 6 | 25,5 |
| H2042-08S | 8 | 37,5 |
| H2042-10S | 10 | 37,5 |
| H2042-12S | 12 | 37,5 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 5A per ottenere N*5A, quali 2 circuiti di 5A parallelamente per uso 10A.
Tabella del grado H2042
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
