Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H1532
Contattici

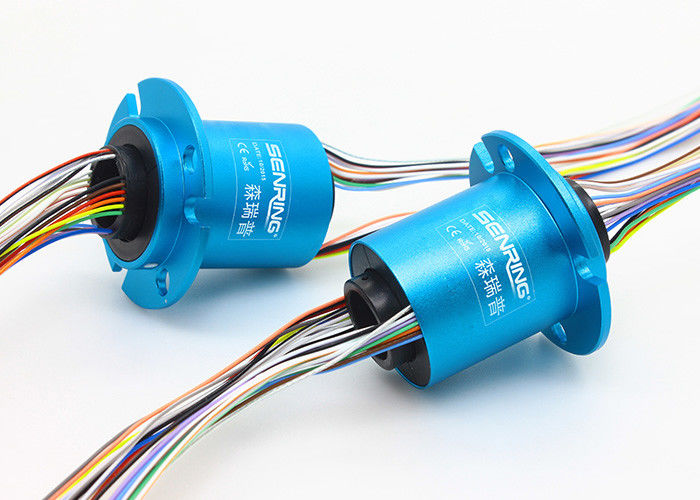

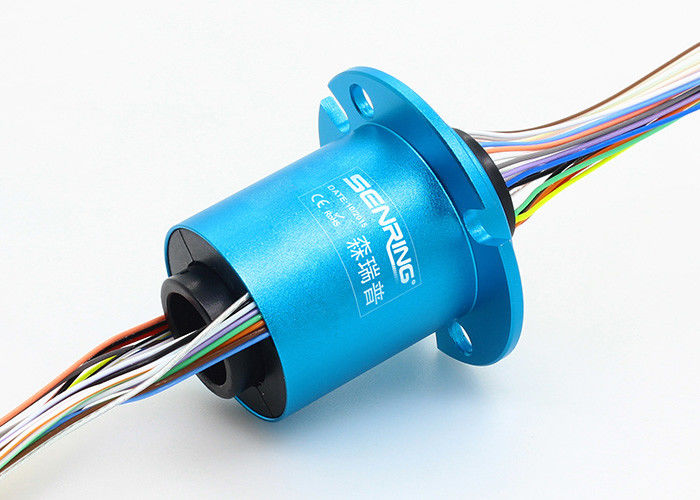

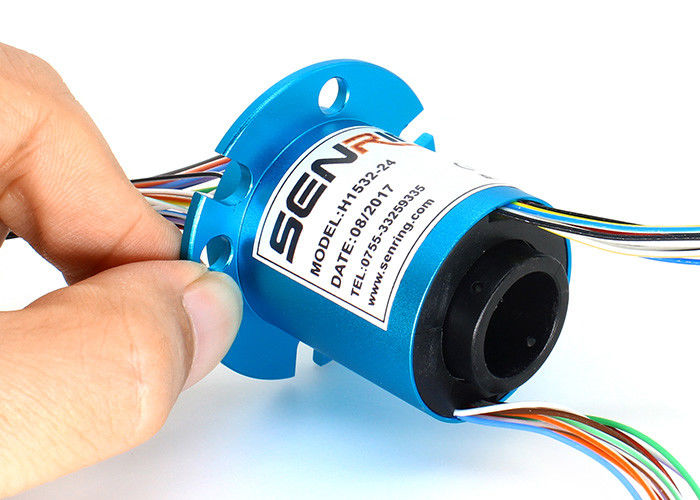

Anello di contatto di precisione di dimensione 15mm Mini Through Hole Slip Ring Ingergal del foro
Descrizione di H1532 attraverso l'anello di contatto alesato
La serie di SenRing H1532 è un anello di contatto conduttivo del attraverso-foro dell'micro-apertura con un diametro del attraverso-foro di 15mm (adatto a qualsiasi dispositivo girante con un diametro ≤15mm) e un diametro esterno di 32.8mm. La serie H1532 è un anello di contatto conduttivo di precisione con una piccola apertura e una piccola struttura micro-integrale corrente che possono trasmettere stabile i segnali 2A.
Applicazione:
Può essere utilizzato nei vari dispositivi che richiedono la rotazione 360° e la trasmissione di vari segnali di controllo, quali le case astute, i giocattoli astuti dei bambini, i robot astuti e le macchine dell'assemblea di automazione (quali le macchine dell'assemblea del telefono cellulare).
Caratteristiche di H1532 attraverso l'anello di contatto alesato
1. velocità girante massima: 250RPM, 600RPM, 1000RPM (facoltativo); ;
2. Il modello standard sostiene il segnale dei circuiti 6-24 (0~2A);
3. Può essere personalizzato per combinare la trasmissione segnale/di potere
4. Il materil del contatto ha usato il metallo prezioso, assicura lo stablity e la vita lavorativa.;
5. Rotazione più regolare, coppia di torsione più bassa e resistenza dinamica più bassa;
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Spec. del filo di piombo. | AWG28# ha argentato il teflon | AWG28# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti (segnale o 0-2A) | Lunghezza L (millimetri) |
| H1532-06S | 6 | 41,7 |
| H1532-12S | 12 | 41,7 |
| H1532-18S | 18 | 41,7 |
| H1532-24S | 24 | 41,7 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 2A per ottenere N*2A, quali 2 circuiti di 2A parallelamente per uso 4A.
Tabella del grado H1532
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
