Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H1256f
Contattici

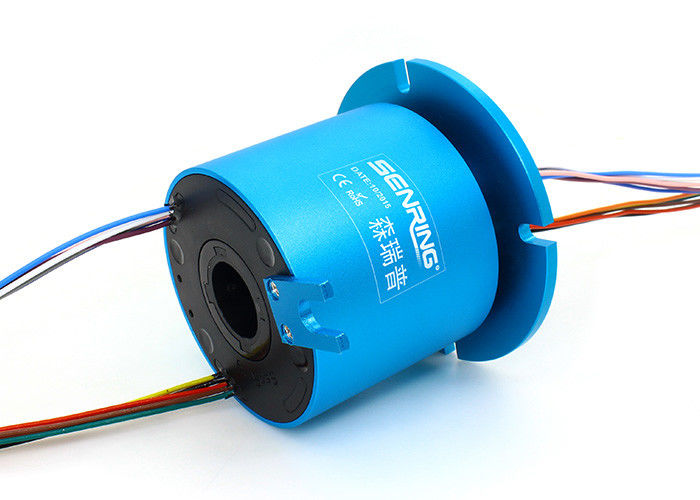

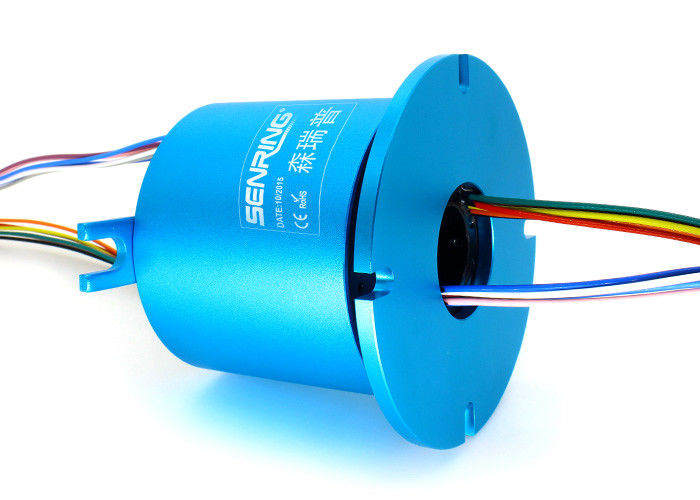

Miniatura con la dimensione 12.7mm di Ring Rotor Flange Installation Hole di slittamento del foro
Descrizione di H1256f attraverso l'anello di contatto alesato
Serie di H1256F attraverso l'installazione alesata della flangia del rotore dell'anello di contatto, dimensione 12.7mm (adatta a shaft≤12.7mm), OD 56mm del foro. Può trasmettere stabile 2~12 circuiti power@10A o signal@2A ed applicato a tutti i dispositivi in cui richiede per trasmettere il potere ed i segnali
Caratteristiche di H1256f attraverso l'anello di contatto alesato
1. ha avanzato la tecnologia multipunto della spazzola di contatto assicura il contatto affidabile con attrito basso;
2. Potere di sostegno 2~12circuits/segnale (2A, N*2A), su misura per più circuiti o grande corrente;
3. Può essere personalizzato per combinare la trasmissione segnale/di potere
4. Potere di trasmissione di sostegno con i segnali;
5. Progettazione integrata della struttura, installazione facile.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti | Lengtd L (millimetri) | modello | circuiti | Lengtd L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H1256F-02S | 0 | 2 | 27 | H1256F-1010-08S | 10 | 8 | 71,5 |
| H1256F-0210 | 2 | 0 | 27 | H1256F-1210-06S | 12 | 6 | 71,5 |
| H1256F-03S | 0 | 3 | 30 | H1256F-1410-04S | 14 | 4 | 71,5 |
| H1256F-0310 | 3 | 0 | 30 | H1256F-1610-02S | 16 | 2 | 71,5 |
| H1256F-06S | 0 | 6 | 38 | H1256F-24S | 0 | 24 | 88,5 |
| H1256F-0210-04S | 2 | 4 | 38 | H1256F-0410-20S | 4 | 20 | 88,5 |
| H1256F-0410-02S | 4 | 2 | 38 | H1256F-0610-18S | 6 | 18 | 88,5 |
| H1256F-0610 | 6 | 0 | 38 | H1256F-1210-12S | 12 | 12 | 88,5 |
| H1256F-12S | 0 | 12 | 55 | H1256F-1810-06S | 18 | 6 | 88,5 |
| H1256F-0210-10S | 2 | 10 | 55 | H1256F-2410 | 24 | 0 | 88,5 |
| H1256F-0310-09S | 3 | 9 | 55 | H1256F-30S | 0 | 30 | 104 |
| H1256F-0610-06S | 6 | 6 | 55 | H1256F-0210-28S | 2 | 28 | 104 |
| H1256F-0810-04S | 8 | 4 | 55 | H1256F-0410-24S | 4 | 26 | 104 |
| H1256F-1010-02S | 10 | 2 | 55 | H1256F-0610-24S | 6 | 24 | 104 |
| H1256F-1210 | 12 | 0 | 55 | H1256F-36S | 0 | 36 | 122 |
| H1256F-18S | 0 | 18 | 71,5 | H1256F-0410-32S | 4 | 32 | 122 |
| H1256F-0210-16S | 2 | 16 | 71,5 | H1256F-0610-30S | 6 | 30 | 122 |
| H1256F-0410-14S | 4 | 14 | 71,5 | H1256F-42S | 0 | 42 | 140 |
| H1256F-0610-12S | 6 | 12 | 71,5 | H1256F-0410-38S | 4 | 38 | 140 |
| H1256F-0810-10S | 8 | 10 | 71,5 | H1256F-48S | 0 | 48 | 156 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 2A per ottenere N*2A, quali 2 circuiti di 2A parallelamente per uso 4A.
Tabella del grado di H1256f
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
