Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H1256
Contattici

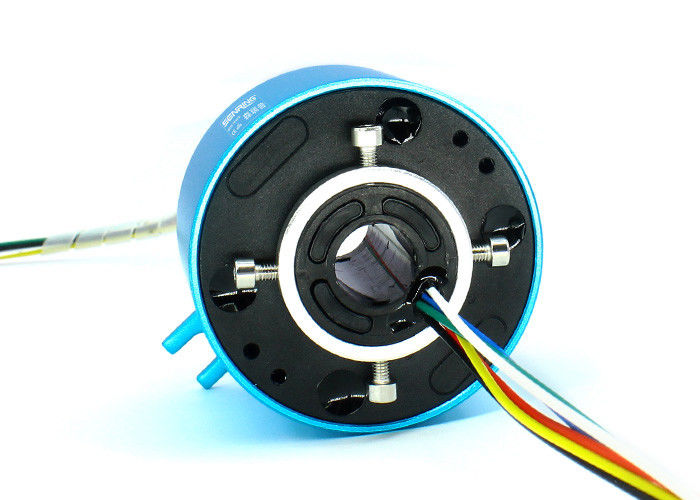

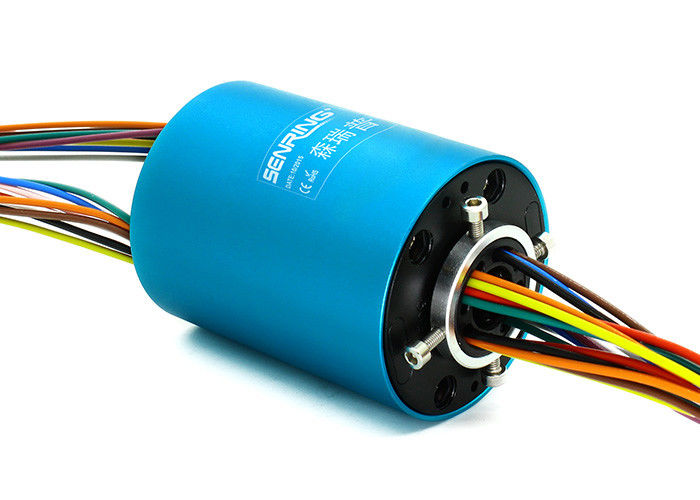

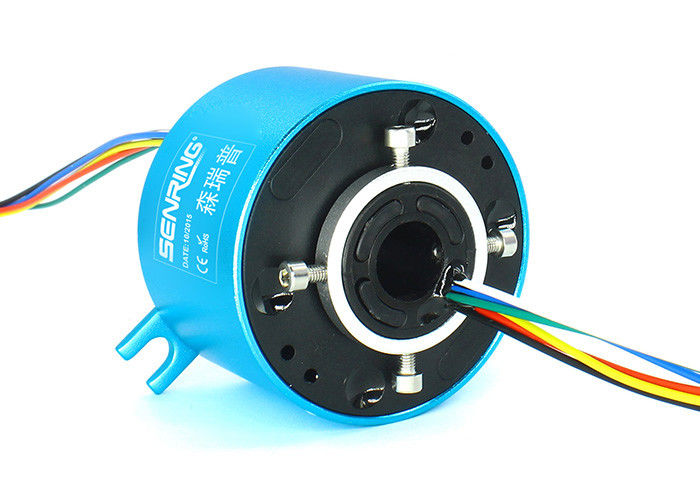

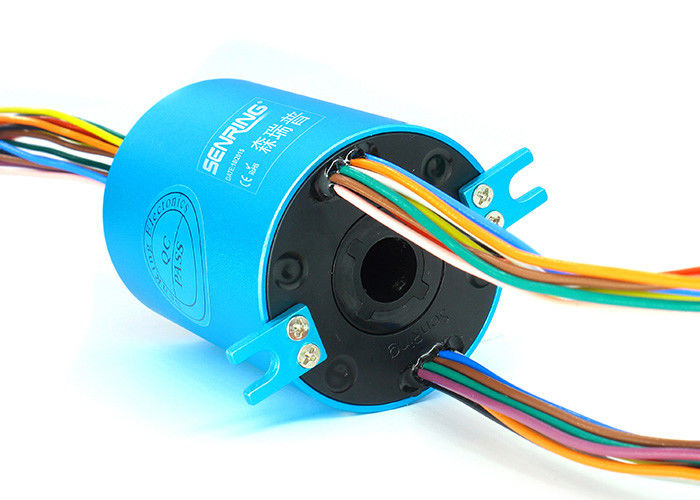

Più alto albero cavo girante di accuratezza attraverso l'anello di contatto del foro
Descrizione di H1256 attraverso l'anello di contatto alesato
L'anello di contatto conduttivo del attraverso-foro di serie di SenRing ha un diametro del attraverso-foro di 12.7mm (adatto a qualsiasi dispositivo girante con un diametro di <>
Caratteristiche di H1256 attraverso l'anello di contatto alesato
1. grado IP51 del IP (può essere IP51~IP68 su misura);
2. Il modello standard sostiene il potere dei circuiti 1-24 (0~10A) o un segnale di 1~48 circuiti (0~5A), la corrente ed i canali possono essere personalizzati;
3. Più alta accuratezza girante, prestazione stabile, lifertime lungo;
4. Può essere personalizzato per combinare la trasmissione segnale/di potere
5. Potere di trasmissione di sostegno con i segnali;
6. Progettazione integrata della struttura, installazione facile.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 800VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti | Lunghezza L (millimetri) | modello | circuiti | Lunghezza L (millimetri) | ||
| 10A | segnale o 0-5A | 10A | segnale o 0-5A | ||||
| H1256-02S | 0 | 2 | 27 | H1256-1010-08S | 10 | 8 | 71,5 |
| H1256-0210 | 2 | 0 | 27 | H1256-1210-06S | 12 | 6 | 71,5 |
| H1256-03S | 0 | 3 | 30 | H1256-1410-04S | 14 | 4 | 71,5 |
| H1256-0310 | 3 | 0 | 30 | H1256-1610-02S | 16 | 2 | 71,5 |
| H1256-06S | 0 | 6 | 38 | H1256-24S | 0 | 24 | 88,5 |
| H1256-0210-04S | 2 | 4 | 38 | H1256-0410-20S | 4 | 20 | 88,5 |
| H1256-0410-02S | 4 | 2 | 38 | H1256-0610-18S | 6 | 18 | 88,5 |
| H1256-0610 | 6 | 0 | 38 | H1256-1210-12S | 12 | 12 | 88,5 |
| H1256-12S | 0 | 12 | 55 | H1256-1810-06S | 18 | 6 | 88,5 |
| H1256-0210-10S | 2 | 10 | 55 | H1256-2410 | 24 | 0 | 88,5 |
| H1256-0310-09S | 3 | 9 | 55 | H1256-30S | 0 | 30 | 104 |
| H1256-0610-06S | 6 | 6 | 55 | H1256-0210-28S | 2 | 28 | 104 |
| H1256-0810-04S | 8 | 4 | 55 | H1256-0410-24S | 4 | 26 | 104 |
| H1256-1010-02S | 10 | 2 | 55 | H1256-0610-24S | 6 | 24 | 104 |
| H1256-1210 | 12 | 0 | 55 | H1256-36S | 0 | 36 | 122 |
| H1256-18S | 0 | 18 | 71,5 | H1256-0410-32S | 4 | 32 | 122 |
| H1256-0210-16S | 2 | 16 | 71,5 | H1256-0610-30S | 6 | 30 | 122 |
| H1256-0410-14S | 4 | 14 | 71,5 | H1256-42S | 0 | 42 | 140 |
| H1256-0610-12S | 6 | 12 | 71,5 | H1256-0410-38S | 4 | 38 | 140 |
| H1256-0810-10S | 8 | 10 | 71,5 | H1256-48S | 0 | 48 | 156 |
Tabella del grado H1256
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
