Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H1235
Contattici
1000RPM Mini Hole Ingergal Precision Slip Ring Customized For More Circuits o grande corrente

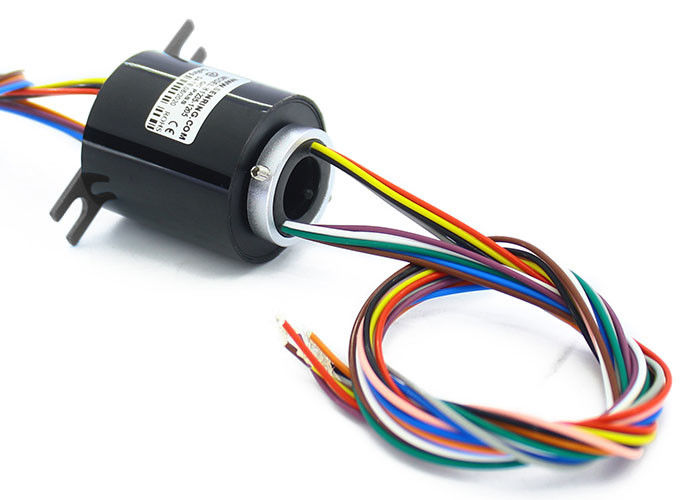

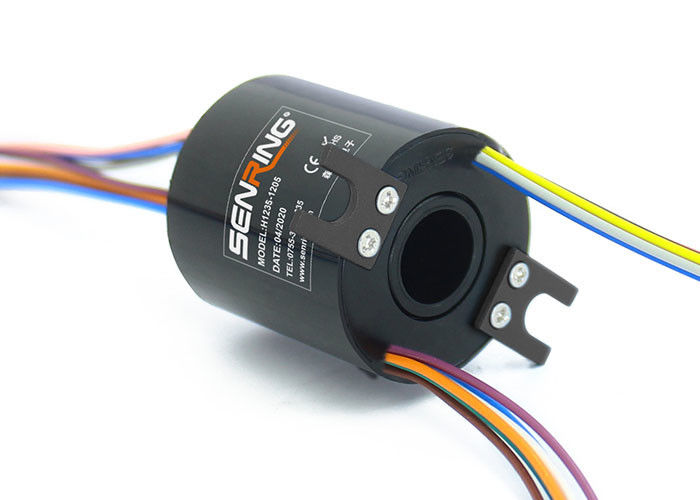

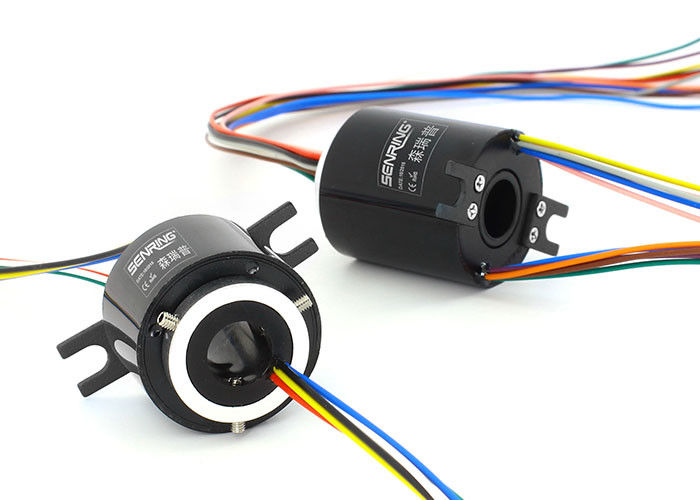

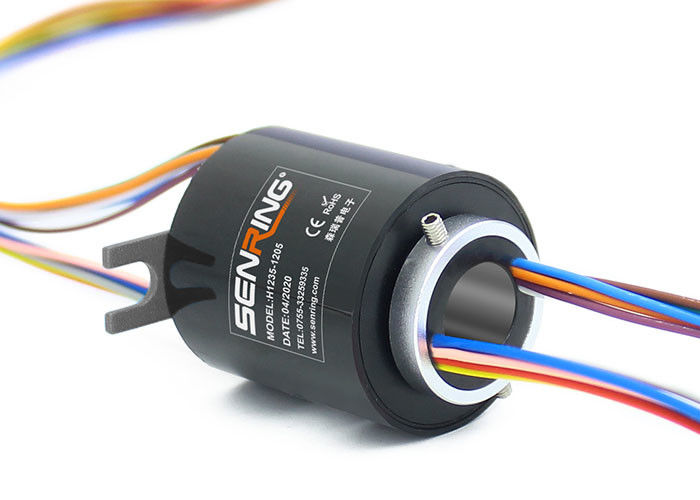

Descrizione di H1235 attraverso l'anello di contatto del foro
La serie di SenRing H1235 è un anello di contatto conduttivo del attraverso-foro miniatura con un diametro del attraverso-foro di 12mm (adatto a qualsiasi dispositivo girante con un diametro di ≤12mm) e un diametro esterno di 35mm. La serie H1235 è un anello di contatto conduttivo di precisione con una piccola apertura, una piccola corrente e una struttura integrale miniatura che può trasmettere stabile 5A corrente (moltiplicato per 5A) o i segnali.
Applicazione:
Può essere utilizzato nelle macchine fotografiche della conduttura (robot di ispezione della conduttura), nelle macchine fotografiche subacquee del monitoraggio, rivelatori della conduttura, endoscopi industriali, attrezzatura di rilevazione della visione del CCD, sistemi intelligenti di visione artificiale dell'attrezzatura, etichettatrici, dispenser astuti, film del telefono cellulare che incolla le macchine, macchine automatizzate dell'assemblea, macchine di sigillatura automatizzate, luci giranti del LED, smantellanti le macchine, le macchine automatiche di inserzione del perno, le impacchettatrici automatiche di stuzzicadenti, la scatola completamente automatica che incollano le macchine, le attrezzature di laboratorio e gli strumenti di bio--rilevazione.
Caratteristiche di H1235 attraverso l'anello di contatto del foro
1. la corrente standard è 5A (può parallelizzare i cavi usano come 5A/10A);
2. Velocità girante massima: 250RPM, 600RPM, 1000RPM (facoltativo);
3. 2-24circuits segnale di modello standard (ogni 5A) o 2~4circuits potere (ogni 10A), su misura per più circuiti o grande corrente;
4. Il materil del contatto ha usato il metallo prezioso, assicura lo stablity e la vita lavorativa.;
5. Rotazione più regolare, coppia di torsione più bassa e resistenza dinamica più bassa;
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Spec. del filo di piombo. | AWG22# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti (segnale o 0-5A) | Lunghezza L (millimetri) |
| H1235-0205 | 2 | 25 |
| H1235-0305 | 3 | 25 |
| H1235-0405 | 4 | 25 |
| H1235-0605 | 6 | 25 |
| H1235-0805 | 8 | 36,4 |
| H1235-1005 | 10 | 36,4 |
| H1235-1205 | 12 | 36,4 |
* nota: i circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 5A per ottenere N*5A, quali 2 circuiti di 5A parallelamente per uso 4A.
Tabella del grado H1235
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
