Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
H0522
Contattici
la dimensione Mini Through Hole Precision Slip del foro di 5mm il segnale dell'anello 2-12circuits che per ciascuno fissa è 2A

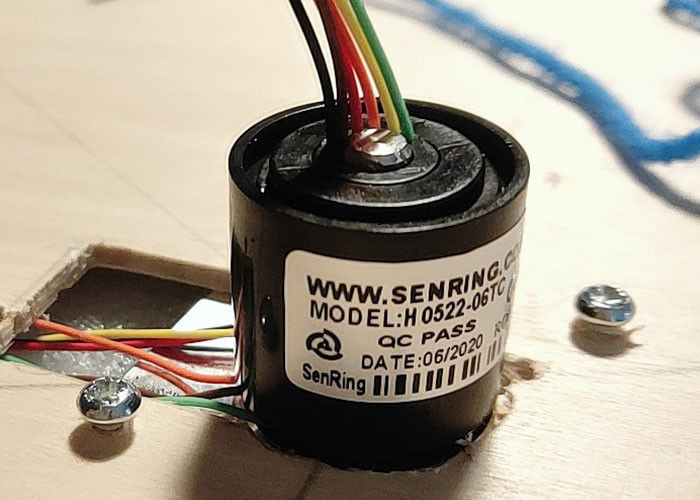

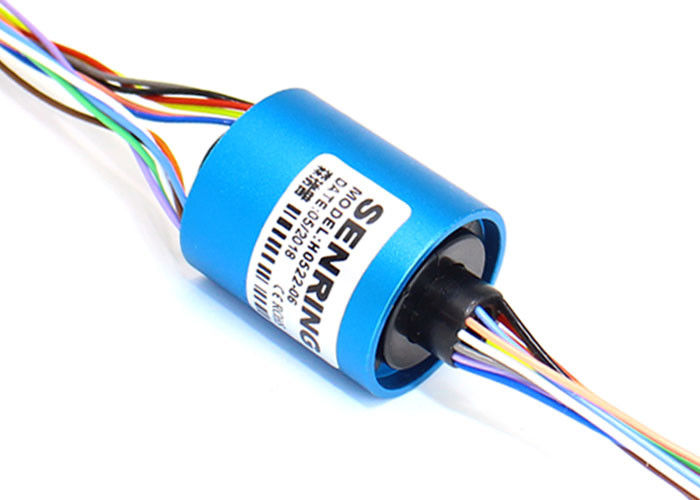

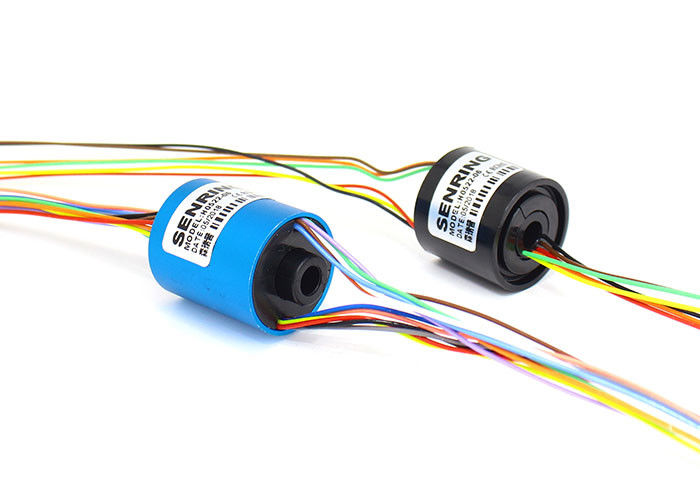

Descrizione di H0522 attraverso l'anello di contatto del foro
La serie di SenRing H0522 è un anello di contatto conduttivo del attraverso-foro miniatura con un diametro del attraverso-foro di 5mm (adatto a qualsiasi dispositivo girante con un diametro di ≤5mm) e un diametro esterno di 22mm. La serie H0522 è un dispositivo conduttivo di precisione con una piccola apertura, una piccola corrente e una struttura integrale miniatura che può trasmettere stabile i segnali 5A corrente (moltiplicato per 5A) o 2A.
Caratteristiche di H0522 attraverso l'anello di contatto del foro
1. grado IP51 del IP (può essere IP51~IP68 su misura);
2. Il modello standard sostiene 2-12 la corrente dei circuiti (5A/10A/30A); la corrente ed i canali possono essere personalizzati;
3. Piccola dimensione del OD, prestazione stabile, lifertime lungo;
4. Prodotto standard, azione disponibili;
5. Potere di trasmissione di sostegno con i segnali;
6. Progettazione integrata della struttura, installazione facile.
Applicazione:
Può essere utilizzato nei vari dispositivi che richiedono la conduzione di 360 gradi o la trasmissione girante di vari segnali di controllo, quali le luci della fase del LED, l'illuminazione all'aperto rotabile del LED, i sistemi automatici intelligenti di sicurezza domestica, le luci rotabili della parete del LED ed i robot intelligenti.
| Parametri meccanici | |
| Vita lavorativa | riferisca alla tavola del grado dell'anello di contatto |
| Velocità girante | riferisca alla tavola del grado dell'anello di contatto |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| Abitazione del materiale | Lega di AL |
| Coppia di torsione | cavo 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Spec. del filo di piombo. | AWG28# ha argentato il teflon | AWG28# ha argentato il teflon |
| lunghezza del filo di piombo | 300mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| modello | circuiti (segnale o 0-2A) | Lunghezza L (millimetri) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25,5 |
| H0522-10S | 10 | 25,5 |
| H0522-12S | 12 | 25,5 |
Tabella del grado H0522
| Codice del grado | Velocità girante massima | Vita lavorativa | Materiale del contatto |
| C (norma) | 250RPM | le rivoluzioni di 20 milioni | metallo prezioso |
| D (Industrical) | 600RPM | le rivoluzioni di 80 milioni | metallo prezioso |
| H (alta qualità) | 1000RPM | le rivoluzioni di 150 milioni | legha d'oro |
Se volete costomize il modello speciale dell'anello di contatto, dovete fornire i dati dettagliati come qui sotto:
a. velocità operatring (RPM)
B. il tipo di installazione
c. dimensione del profilo
d. canali (no. di singolo cavo oltre a cavo)
tensione nominale & corrente del E. per gli anelli di potere e gli anelli del segnale
f. il tipo del segnale e riferito
arameters del P. (molto importanti)
g. temperatura di funzionamento
h. IP (requisiti di sigillatura)
