Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001,ROHS,REACH
Numero di modello:
M300
Contattici

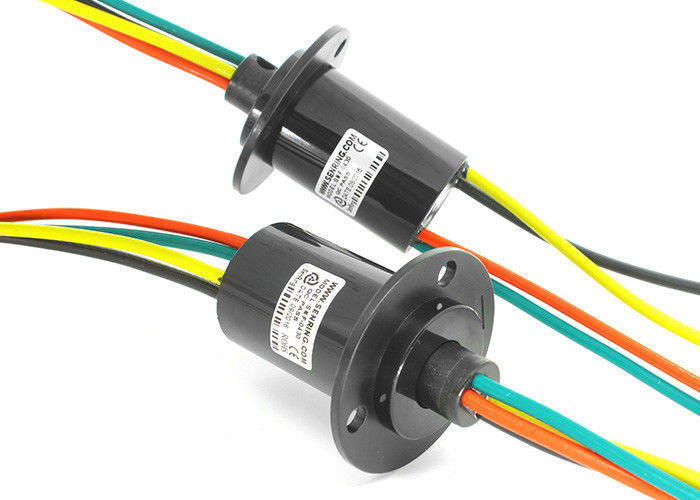

Slittamento a corrente forte Ring Low Torque Less Than della capsula 0.06N.M
Descrizione dell'anello di contatto a corrente forte della capsula
Il Senring pro M300 è un anello del segnale ed a corrente forte di contatto con una struttura compatta, progettata e sviluppata specialmente per i prodotti elettronici di consumo, il piccolo generatore eolico e le industrie di illuminazione della fase. La sua tecnologia di base adotta i punti di contatto dell'd'oro oro, assicurando la stabilità e la durevolezza. I collegamenti rotabili e stazionari del cavo colore-sono codificati per installazione facile. L'anello conduttivo caratterizza una progettazione della V-scanalatura da 90 gradi, fornente più area di contatto, rotazione della lisciatrice e resistenza dinamica più bassa e di coppia di torsione.
Caratteristiche dell'anello di contatto a corrente forte della capsula
1. Questo anello di contatto ha una piccola dimensione ma può trattare le alte correnti.
2. La parte principale ha un diametro esterno di 30mm e può sostenere 2-6 canali con una capacità corrente di 30-50A.
3. La coppia di torsione è molto piccola, meno di 0.06N.m.
4. È adatto ad uso in dispositivi quali i fornelli di induzione e tavoli da pranzo che richiedono a corrente forte e una piccola dimensione dell'anello di contatto. 5. Ciò è un prodotto standardizzato che è disponibile facilmente in azione. L'installazione andarci piano con un supporto della flangia di tipo A.
| Numero del pezzo. | Circuiti NO. | Corrente massimo/circuito | Spec. del filo di piombo. | Lunghezza L (millimetri) |
| M300-0430 | 4 | 30A | Teflon placcato in argento AWG12# | 50 |
| M300-0250 | 2 | 50A | Teflon placcato in argento AWG12#*2 | 50 |
| M300-0630 | 6 | 30A | Teflon placcato in argento AWG12# | 65,7 |
| M300-1210 | 12 | 10A | Teflon placcato in argento AWG17# | 74 |
| M300-2405 | 24 | 5A | Teflon placcato in argento AWG22# |
74 |
Caratteristica tecnica dell'anello di contatto di serie M300
| Parametri di Mechanicall | |
| Vita lavorativa | 10millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiali del contatto | metallo prezioso: d'oro oro |
| Abitazione del materiale | acciaio inossidabile |
| Coppia di torsione | cavo 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di isolamento | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Spec. del filo di piombo. | AWG12# ha argentato il teflon | AWG12# ha argentato il teflon |
| Lunghezza del filo di piombo | 200mm di lunghezza standard (può essere personalizzato) |
|
| Resistenza dielettrica | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
