Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001,ROHS,REACH
Numero di modello:
M250
Contattici

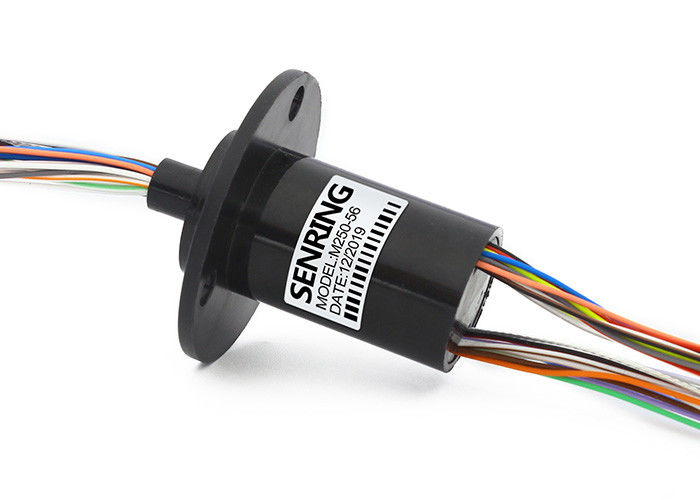

Slittamento Ring Capsule 250rpm 56 dell'antenna di radar il micro gira intorno a 2A con la soluzione professionale della flangia
Descrizione dell'anello di contatto della capsula M250
La serie di SenRing M250 è un anello di contatto di medie dimensioni del cappuccio con un diametro esterno di 25mm. È un anello di contatto altamente versatile con una struttura compatta che è adatta ad uso nei campi del non civile quali prodotti elettronici di consumo, l'industria di sicurezza, l'industria di illuminazione della fase, la difesa nazionale, i militari, gli istituti di ricerca ed altre simili applicazioni.
L'anello di contatto usa il trattamento ultra-spesso di doratura, i cuscinetti importati ed il cavo raro della spazzola della lega del metallo, assicurando la durevolezza e l'affidabilità massime. La progettazione della V-scanalatura da 90 gradi dell'anello conduttivo fornisce una più grande area di contatto, con conseguente rotazione più regolare, coppia di torsione più bassa e resistenza dinamica.
Caratteristiche dell'anello di contatto della capsula M250
1. L'anello di contatto ha un diametro esterno della parte principale di 25mm e sostiene 2-56 canali di trasmissione del segnale 2A.
2. Ha estremamente - una coppia di torsione bassa di meno di 0.06N.m.
3. Il modello standard sostiene 2-56 canali di segnale con una capacità corrente di 2A per canale e può anche essere personalizzato per soddisfare le esigenze specifiche dell'applicazione.
4. È un prodotto standardizzato con le azione disponibili facilmente. L'installazione andarci piano con un supporto della flangia di tipo A.
Caratteristica tecnica dell'anello di contatto della capsula M250
| Parametri di Mechanicall | |
| Vita lavorativa | 10millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | metallo prezioso: d'oro oro |
| Abitazione del materiale | plastica costruita |
| Coppia di torsione | cavo 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Spec. del filo di piombo. | AWG26# ha argentato il teflon | AWG26# ha argentato il teflon |
| lunghezza del filo di piombo | 150mm di lunghezza standard (può essere personalizzato) |
|
| Resistenza dielettrica | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
Descrizione del numero del pezzo
| modello | Circuiti NO. | Corrente massimo/circuito | spec. del filo di piombo. | Lunghezza L (millimetri) |
| M250-56 | 56 | 2A | Teflon placcato in argento AWG26# | 86 |
I collettori ad anello possono essere utilizzati in tutto il sistema elettromeccanico che richiede la rotazione libera e continua mentre trasferisce il potere o i dati da uno stazionario ad una struttura girante.
Inoltre è chiamato un'interfaccia elettrica rotatoria, slittamento Ring Assemblies, connettore rotatorio, slittamento Ring Units, può migliorare la capacità elettromeccanica, semplifica la progettazione di sistema, elimina la rotazione possibile di attimo di danno. È l'apparato chiave del worktable rotatorio di varia precisione, dello strumento elettrico della prova, della fabbricazione e dello strumento del controllo dei processi.
