Rendimento elevato 240 VCA di slittamento di elettronica miniatura di Ring Transmitting Signals For Consumer

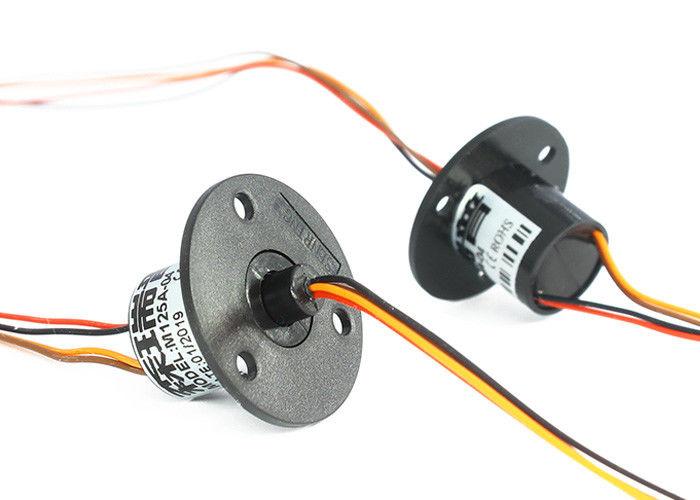

Descrizione dell'anello di contatto della capsula M125
La serie di SenRing M125 è i 360 gradi che girano l'anello di contatto conduttivo del cappuccio che è progettato specificamente per piccoli prodotti elettronici di consumo. Con un diametro esterno di 12.5mm, ha un'opzione di lunghezza che varia da 13.5mm a 23.5mm. L'anello di contatto del cappuccio di serie M125 caratterizza i punti di contatto dell'd'oro oro per la stabilità superiore ed il tempo di impiego lungo.
Il cavo girante dell'estremità ed il cavo statico dell'estremità colore-sono codificati con 24 colori differenti, rendenti le operazioni dei collegamenti più convenienti. L'anello conduttivo è progettato con una V-scanalatura da 90 gradi, che fornisce una più grande area della superficie di contatto, una rotazione della lisciatrice, una coppia di torsione più bassa e una resistenza dinamica più bassa.
Caratteristiche dell'anello di contatto della capsula M125
1. L'anello di contatto ha un diametro esterno di 12.5mm e un'opzione di lunghezza che varia da 13.5mm a 23.5mm.
2. Il modello standard ha una valutazione della protezione IP51 e sostiene 2-18 canali con ogni canale che ha una capacità corrente di 2A ed altre dimensioni correnti possono essere personalizzate.
3. La coppia di torsione è molto bassa, non superando 0.06N.m. È un prodotto standardizzato ed ha azione disponibili facilmente.
4. La progettazione integrata della struttura lo rende facile installare.
Questo anello di contatto innovatore del cappuccio è ideale per piccoli prodotti elettronici di consumo quali i fuchi, le macchine fotografiche ed altri dispositivi portatili. La suoi dimensione compatta, alta stabilità e tempo di impiego lungo rendergli una soluzione affidabile ed efficiente per tutti i vostri bisogni conduttivi giranti.
Caratteristica tecnica dell'anello di contatto della capsula M125
| Parametri meccanici | |
| Vita lavorativa | 10millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità girante | 250RPM |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Materiale del contatto | metallo prezioso: d'oro oro |
| Abitazione del materiale | plastica costruita |
| Coppia di torsione | cavo 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parametri elettrici | ||
| Spec. | Potere | Segnale |
| Gamma di tensione | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistenza di Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Spec. del filo di piombo. | riferisca alla lista di modello | riferisca alla lista di modello |
| lunghezza del filo di piombo | 150mm di lunghezza standard (può essere personalizzato) | |
| Resistenza dielettrica | 300VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Grado del IP | IP51 | |
Descrizione del numero del pezzo
| modello | Circuiti NO. | Corrente massimo/circuito | spec. del filo di piombo. | Lunghezza L (millimetri) |
| M125-06 | 6 | 1.5A | Teflon placcato in argento AWG30# | 13,5 |
| M125-12 | 12 | 1.5A | Teflon placcato in argento AWG30# | 18,2 |
| M125-18 | 18 | 1.5A | Teflon placcato in argento AWG30# | 23,5 |
| M125-0205 | 2 | 5A | Teflon placcato in argento AWG22# | 13,5 |
| M125-0305 | 3 | 5A | Teflon placcato in argento AWG22# | 18,2 |
| M125-0405 | 4 | 5A | Teflon placcato in argento AWG22# | 18,2 |
