Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3502006
Contattici

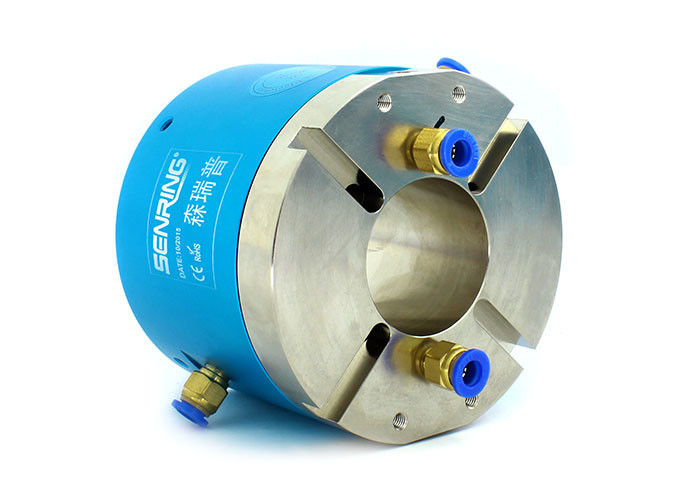

L'unione rotatoria elettrica 360° della cavità 50mm trasmette il vapore compresso/vuoto
Una descrizione dell'anello di contatto di 3502006 alberi cavi
Il giunto rotante pneumatico della cavità 50mm è comunemente usato nelle applicazioni dove un giunto rotante compatto e leggero è richiesto. È adatto ad uso in piccolo pneumatico o sistemi idraulici dove lo spazio è limitato, quale in robotica, attrezzatura di automazione e apparecchi medici.
Nel selezionare un giunto rotante pneumatico della cavità 50mm, è importante considerare i fattori quali pressione e portata, dimensione e peso, sigillamento, materiale, velocità di rotazione e la temperatura. Questi fattori assicureranno che il giunto rotante sia compatibile con l'applicazione specifica e possono funzionare in modo efficiente ed efficace.
I sindacati che rotatori dell'albero cavo del passaggio di SENRING 2 3502006 serie sono 2 2 fuori in unione rotatoria alesata cavità, la dimensione standard 50mm, altre dimensioni dell'albero cavo dell'albero cavo possono essere personalizzati.
Una caratteristica tecnica dell'anello di contatto di 3502006 alberi cavi
| Passaggi (gas) | 2 passaggi |
| Dimensione del tubo | tubo di 6~8mm, G1/8»; Porto |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Pressione di esercizio di massimo | Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) |
|
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Lle caratteristiche dell'anello di contatto di 3502006 alberi cavi
Il giunto rotante può essere installato con un braccio meccanico per girare insieme. Sostiene la trasmissione di potere misto e dei segnali, quale USB, HDMI, 1000M Ethernet, VGA, DVI, rf coassiale (ad alta frequenza), segnale del servomotore, collettori ad anello industriali del bus, ecc. Può trasmettere l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva ed altri media in 360 gradi. La pressione massima è 1Mpa (vuoto: -100kPa, ad alta pressione può essere personalizzato). Sostiene» porti due G1/8 per i tubi di 6~8mm. La dimensione standard dell'albero cavo è 50mm.
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3502006 | 2 passaggi | G1/8» | 6∼8mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Circuiti principali (10A) | Circuiti del segnale (5A) | Lunghezza L (millimetri) |
| 3502006-1205 | 2 passaggi | G1/8» | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 passaggi | G1/8» | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 passaggi | G1/8» | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 passaggi | G1/8» | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 passaggi | G1/8» | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 passaggi | G1/8» | 6∼8mm | 24 | 0 | 124 |
Offrite i collettori ad anello su ordinazione?
Sì, se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare. I nostri ingegneri forniranno la soluzione perfetta per i vostri bisogni.
