Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3402004
Contattici

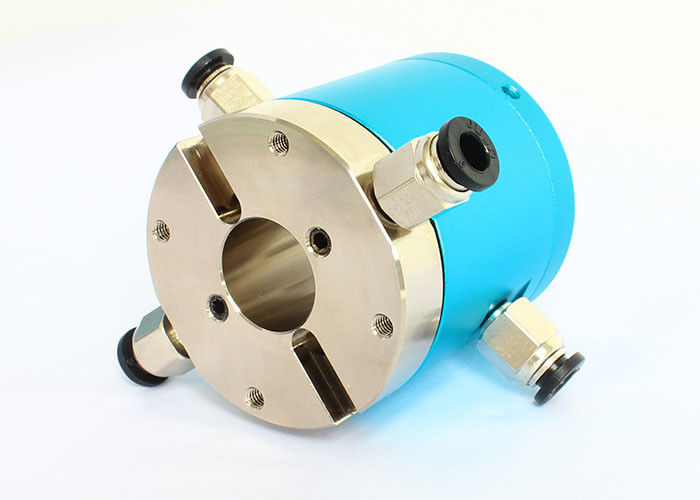

Due unione rotatoria elettrica di dimensione dell'albero cavo del passaggio 20mm del gas
Una descrizione dell'anello di contatto di 3402004 alberi cavi
Il Senring un giunto rotante pneumatico di 3402004 serie è un giunto rotante doppio del passaggio capace di una rotazione di 360 gradi e di una trasmissione dei 2 passaggi dell'aria compressa, del vapore, del vuoto e di altri media del gas. Questo giunto rotante sostiene i tubi di aria di 6mm e di 4mm per la trasmissione del gas. Ancora, sostiene la trasmissione mista di varie correnti che variano da 2A a 800A, mentre però presentando i vantaggi di coppia di torsione di piccola dimensione, leggera, bassa e della capacità trasmettere i passaggi multipli del gas senza interferenza.
Questo giunto rotante è adatto a molte applicazioni industriali, quali robotica, le attrezzature di automazione e gli apparecchi medici. La sua progettazione doppia del passaggio gli permette di trasmettere simultaneamente i media multipli del gas, quindi migliorando la flessibilità di sistema e l'efficienza. Ulteriormente, la sue piccola dimensione e progettazione leggera fare installazione e manutenzione più facile.
Una caratteristica tecnica dell'anello di contatto di 3402004 alberi cavi
| Passaggi (gas) | 2 passaggi |
| Dimensione del tubo | tubo di 4~6mm, M5quot; Porto |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Pressione di esercizio massima | Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) |
|
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Lle caratteristiche dell'anello di contatto di 3402004 alberi cavi
1. Può essere installato con un braccio meccanico per girare insieme.
2. Sostiene la trasmissione di potere misto e dei segnali, quale USB, HDMI, 1000M Ethernet, VGA, DVI, rf coassiale (ad alta frequenza), segnale del servomotore, collettori ad anello industriali del bus, ecc.
3. Può trasmettere l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva ed altri media in 360 gradi.
4. La pressione massima è 1Mpa (vuoto: -100kPa, ad alta pressione può essere personalizzato).
5. Sostiene due porti M5 per i tubi di 4~6mm.
6. La dimensione standard dell'albero cavo è 20mm.
Il Senring un giunto rotante pneumatico di 3402004 serie è un'opzione versatile ed affidabile per le applicazioni industriali che richiedono la trasmissione dei media del gas e di varie correnti. La suoi progettazione doppia del passaggio, vasta gamma della trasmissione di media e contributo alla trasmissione mista delle correnti forniscono la flessibilità nella progettazione di sistema. Ulteriormente, la suoi piccola dimensione e peso leggero lo rendono facile installare e mantenere.
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3402004 | 2 passaggi | M5 | 4∼6mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Potere/segnale (5A/10A) | Lunghezza L (millimetri) |
| 3402004-0605 | 2 passaggi | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 passaggi | M5 | 4∼6mm | 12 | 52,5 |
