Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
3404004
Contattici
4 4 fuori nell'unione rotatoria elettrica del sindacato 4 del gas alesata cavità del passaggio 20mm di dimensione rotatoria dell'albero cavo

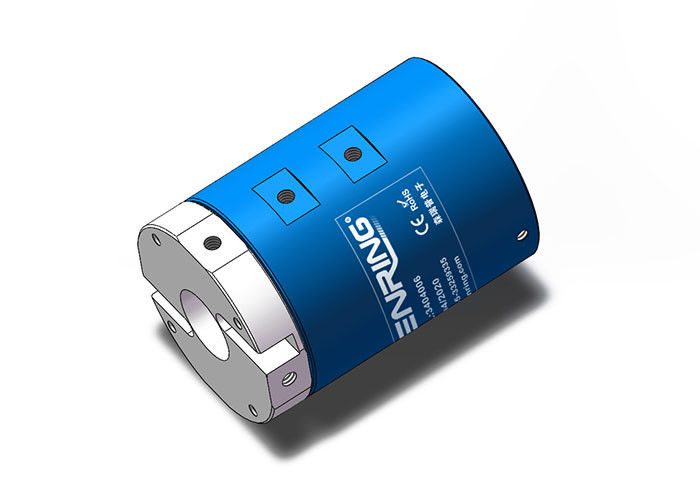

Una descrizione dell'unione rotatoria elettrica 3404004
I sindacati rotatori dell'albero cavo del passaggio di SENRING 4 3404004 serie è i 4 fuori in unione rotatoria alesata cavità 4 con una dimensione standard dell'albero cavo di 20mm. Altre dimensioni dell'albero cavo possono essere personalizzate secondo i requisiti.
L'unione rotatoria elettrica ha una vasta gamma di applicazioni in macchine e l'attrezzatura che richiedono la trasmissione del segnale e di potere attraverso gli elementi giranti. Fornisce un affidabile e la soluzione efficiente che può aiutare le macchine e le attrezzature raggiunge la rotazione libera ed esegue le mansioni mentre mantiene l'integrità e l'affidabilità dei cavi.
Una caratteristica tecnica dell'unione rotatoria elettrica 3404004
| Passaggi (gas) | 4 passaggi |
| Dimensione del tubo | tubo di 4~6mm, M5quot; Porto |
| Dati meccanici | |
| spec. | dati |
| Vita lavorativa | 20millions per riferimento (dipende dalle condizioni di lavoro) |
| Velocità di funzionamento massima | 250RPM continuamente, 1000RPM intermittentemente |
| Impiegati lavoranti. | -30°C~80°C |
| Umidità del lavoro | RH di 0~85% |
| Contatto Materia | Metallo prezioso |
| Abitazione del materiale | lega di alluminio |
| Grado del IP | IP51 |
| Pressione di esercizio di massimo | Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia di torsione | <0> | |
| Dati elettrici | ||
| spec. | dati | |
| Potere | Segnale | |
| Gamma di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza di Insolution | <500m> | <500m> |
| Spec. del filo di piombo. | AWG17# ha argentato il cavo del teflon | AWG22# ha argentato il cavo del teflon |
| Lunghezza del filo di piombo | norma 250mm (può essere personalizzato) |
|
| Resistenza di Insolution | 500VAC@50Hz, 6s | |
| Rumore elettrico | <0> | |
Lle caratteristiche dell'unione rotatoria elettrica 3404004
1. Può essere installato con un braccio meccanico per girare insieme.
2. Sostiene la trasmissione di potere misto e dei segnali, quale USB, HDMI, 1000M Ethernet, VGA, DVI, rf coassiale (ad alta frequenza), segnale del servomotore, collettori ad anello industriali del bus, ecc.
3. Può trasmettere l'aria compressa, il vapore, il vuoto, la pressione negativa, la pressione positiva ed altri media in 360 gradi.
4. La pressione massima è 1Mpa (vuoto: -100kPa, ad alta pressione può essere personalizzato).
5. Sostiene quattro porti M5 per i tubi di 4~6mm.
6. La dimensione standard dell'albero cavo è 20mm.
Un'unione rotatoria elettrica è utilizzata tipicamente in macchine ed in attrezzature che richiedono la trasmissione di potere, dei segnali, o dei dati attraverso gli elementi giranti. Sono un tipo di connettore rotatorio che permette il potere e segnala per essere trasmesso attraverso le parti di rotazione senza la necessità di preoccuparsi per i cavi aggrovigliati o rotti.
Descrizione del numero del pezzo
Disegno
Lista di modello standard
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo |
| 3404004 | 4 passaggi | M5 | 4∼6mm |
| Modello | Passaggi (gas) | Dimensione del porto | Dimensione del tubo | Potere/segnale (5A/10A) | Lunghezza L (millimetri) |
| 3404004-0605 | 4 passaggi | M5 | 4∼6mm | 6 | 34,5 |
| 3404004-1205 | 4 passaggi | M5 | 4∼6mm | 12 | 57,5 |
FAQ:
1. Che cosa è un anello di contatto?
Un anello di contatto è un dispositivo elettromeccanico che permette la trasmissione di potere e dei segnali elettrici da uno stazionario ad una struttura girante. Un anello di contatto può essere utilizzato in tutto il sistema elettromeccanico che richiede la rotazione mentre trasmette il potere o i segnali. Può migliorare la prestazione meccanica, semplificare l'operazione di sistema ed eliminare i cavi danno-inclini che ciondolano dai giunti mobili.
2. È voi una fabbrica o una società per azioni?
: Siamo una manifattura professionale con il gruppo ad alto livello di R & S.
