Unione pneumatica rotante può essere combinata per trasferire 6 ~ 56 circuiti di energia elettrica / segnale

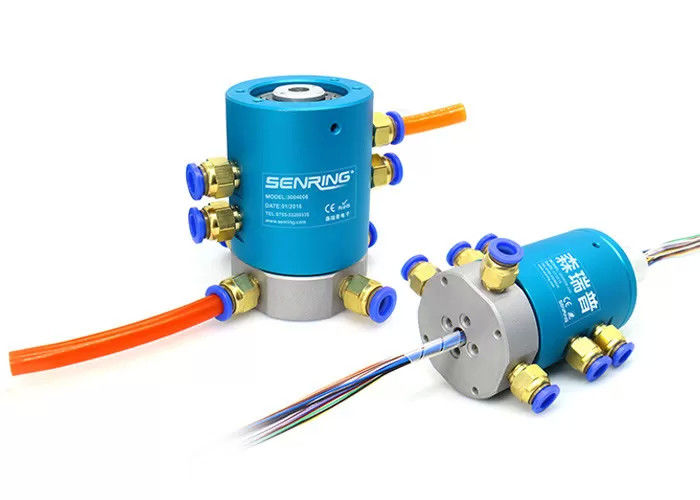

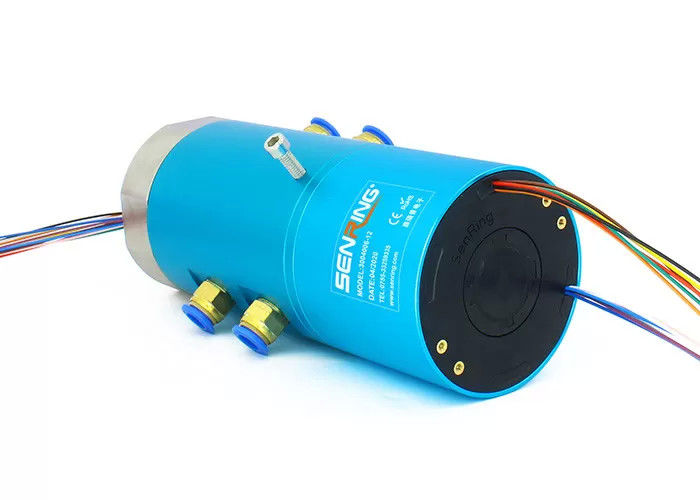

Descrizione dell'unione pneumatica rotante 3004006
Il giunto pneumatico rotante della serie SenRing 3004 è un giunto pneumatico rotante a 4 canali che può ruotare a 360 gradi per trasmettere 2 canali di aria compressa, vapore, vuoto e altri media a gas.Supporta vari tubi di gas con diametro di 4 mmIl giunto rotante a gas della serie 3004 può trasmettere non solo gas ma anche trasmissione mista di varie correnti che vanno da 2A a 800A.peso leggero, piccola coppia, e canali di gas multipli che non interferiscono tra loro.
Caratteristiche del 3004006Unione pneumatica rotante
1. Può miscelare linee di alimentazione, linee di segnale, Ethernet, USB, bus industriali, linee di controllo, valvole solenoidi, linee di induzione, ecc.;
2. Lo standard è il montaggio a flangia e il montaggio a asse cavo può essere personalizzato;
3Il mezzo attraverso il quale può passare l'aria compressa, l'idrogeno, l'azoto, il gas misto chimico, il vapore, l'acqua di raffreddamento, l'acqua calda, l'olio caldo, il petrolio, l'acido solforico, le bevande, ecc.
Specifica tecnica dell'unione pneumatica rotante 3004006
| Passaggi (gas) | 4 passaggi |
| Dimensione del tubo | 6~8mm tubo, G1/8" Port |
| Dati meccanici | |
| Spec. | dati |
| La vita lavorativa | 20 milioni per il referente (dipende dalle condizioni di lavoro) |
| Velocità operativa massima | 250 giri al minuto continuamente, 1000 giri al minuto intermittente |
| Lavora temporaneamente. | -30°C~80°C |
| Umidità di lavoro | 0~85% RH |
| Contatto Materia | Metallo prezioso |
| Materiale per le abitazioni | leghe di alluminio |
| Grado IP | Protezione IP51 |
| Max. in fase operativa Pressione |
Pressione positiva 1Mpa, vuoto -90kPa | |
| coppia | < 0,4 N.m. | |
| Dati elettrici | ||
| Spec. | dati | |
| Potenza | Segnale | |
| Intervallo di tensione | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistenza all'isolamento | < 500MΩ/300VDC | < 500MΩ/300VDC |
| Specificità del filo di piombo. | AWG17# Fio di teflone arginato | AWG22# Fio di teflone arginato |
| Lunghezza del filo di piombo | standard 250mm (può essere personalizzato) | |
| Resistenza all'isolamento | 500VAC@50Hz,6s | |
| Rumore elettrico | < 0,01Ω | |
Descrizione della parte
Disegno
Elenco dei modelli standard
| Modello | Passaggi (gas) | Dimensione della porta | Dimensione del tubo |
| 3004006 | 4 passaggi | G1/8" | 6~8 mm |
| Modello | Passaggi (gas) | Dimensione della porta | Dimensione del tubo | Circuiti di segnalazione ((2A) | Lunghezza L ((mm) |
| 3004006-06S | 4 passaggi | G1/8" | 6~8 mm | 6 | 14 |
| 3004006-12S | 4 passaggi | G1/8" | 6~8 mm | 12 | 21 |
| 3004006-24S | 4 passaggi | G1/8" | 6~8 mm | 24 | 35 |
| 3004006-36S | 4 passaggi | G1/8" | 6~8 mm | 36 | 52.3 |
| 3004006-56S | 4 passaggi | G1/8" | 6~8 mm | 56 | 82 |
Disegno
Elenco dei modelli standard
| Modello | Passaggi (gas) | Dimensione della porta | Dimensione del tubo | Circuiti di alimentazione ((10A) | Circuiti di segnalazione ((2A) | Lunghezza L ((mm) |
| 3004006-06S | 4 Passaggi | G1/8" | 6~8 mm | 0 | 6 | 38 |
| 3004006-0610 | 4 Passaggi | G1/8" | 6~8 mm | 6 | 0 | 38 |
| 3004006-12S | 4 Passaggi | G1/8" | 6~8 mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 Passaggi | G1/8" | 6~8 mm | 6 | 6 | 55 |
| 3004006-1210 | 4 Passaggi | G1/8" | 6~8 mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 Passaggi | G1/8" | 6~8 mm | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 Passaggi | G1/8" | 6~8 mm | 12 | 6 | 71.5 |
| 3004006-18S | 4 Passaggi | G1/8" | 6~8 mm | 0 | 18 | 71.5 |
| 3004006-1810 | 4 Passaggi | G1/8" | 6~8 mm | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 Passaggi | G1/8" | 6~8 mm | 6 | 18 | 88.5 |
| 3004006-24S | 4 Passaggi | G1/8" | 6~8 mm | 0 | 24 | 88.5 |
| 3004006-30S | 4 Passaggi | G1/8" | 6~8 mm | 0 | 30 | 106 |
| 3004006-36S | 4 Passaggi | G1/8" | 6~8 mm | 0 | 36 | 125 |
