Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
UH50119-01
Contattici

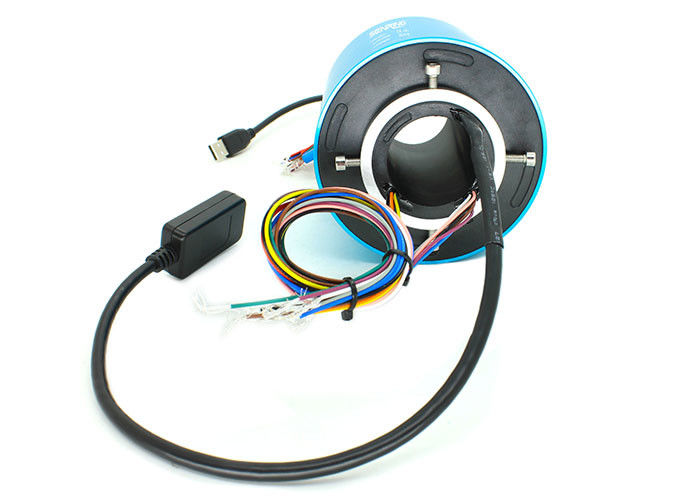

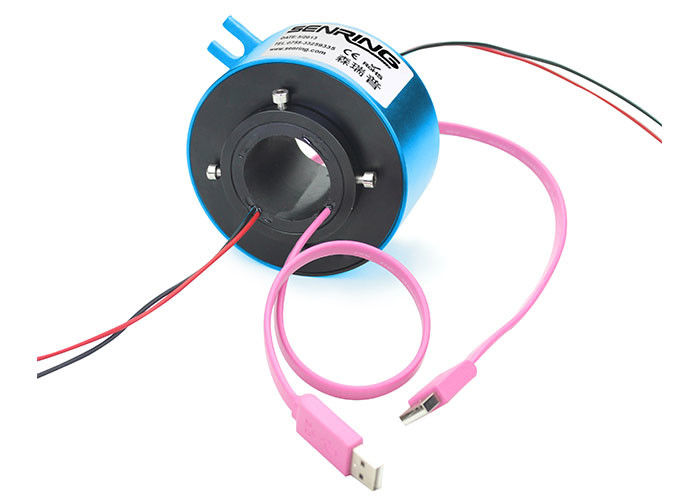

Potere/segnale dei circuiti del cavo +1~72 di Manica USB2.0 dell'anello di contatto del segnale USB2.0 1
Descrizione dell'anello di contatto di serie UH50119-01
Il giunto rotante di USB dei canali di serie 4 di SENRINGSenRing UH50119-01, può trasmettere 4 il segnale dei canali USB2.0 quando 360° che gira, può combinarsi alla stalla trasmette un potere/segnale come pure IEEE1394 e vario di 1~38 circuiti dei segnali di USB. UH50119-01 canale di serie 4
Caratteristiche dell'anello di contatto di serie UH50119-01
1. il fermaglio maschio di USB o standard, può essere personalizzato;
2. Può la stalla trasmettere 4 il segnale dei canali USB2.0;
3. Può combinarsi per trasmettere un potere/segnale di 1~38 circuiti;
4. Dimensione 50mm, OD 120mm del foro;
5. Può combinarsi per trasmettere il potere ed i vari segnali di IEEE1394, di Ethernet, di USB2.0, ecc.
6. Può combinarsi per lavorare con potere e sindacati rotatori idraulici/pneumaic;
Descrizione del numero del pezzo
Disegno dell'anello di contatto di serie UH50119-01
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di USB no. | |||
| segnale (2A) | potere (5A) | potere (10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| Cavo di USB | 1 canali USB2.0 | |
| BER (tasso di pezzo-errore) | 10E-11 | |
| Dati meccanici | ||
| spec. | dati | |
| vita lavorativa | I collettori ad anello di SenRing classificano la Tabella | |
| Velocità girante | 150RPM | |
| lavoro temporaneo. | -30℃∼80℃ | |
| umidità del lavoro | RH di 0∼85% | |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto | |
| abitazione del materiale | lega di alluminio | |
| Certificato del CE | Sì | |
| materiale | Certificato di RoHS | |
| connettore | Maschio di USB 2.0 (facoltativi femminili) | |
| perdita di inserzione | ≤2db | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) |
|
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| coppia di torsione | 0.1N.m; circuiti +0.03N.m/6 | |
Tabella del grado uh50119-01
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 400RPM | 20 milioni | metallo prezioso |
| D: industrical | 800RPM | 60 milioni |
d'oro oro
|
FAQ:
1. Che cosa facciamo?
Mettiamo a fuoco sullo sviluppo, collettori ad anello di alta qualità su fabbricazione, su progettazione ed offriamo le varie soluzioni per i sistemi giranti.
2. Come scelgo un anello di contatto?
La selezione adeguata di una soluzione dell'anello di contatto richiede i dettagli circa i parametri di esercizio della vostra applicazione compresi i circuiti totali, tensione e amp per circuito, velocità di funzionamento e tipo del montaggio. Un buon posto per iniziare la vostra ricerca è con i nostri collettori ad anello standard. Se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare.
3. Offrite i collettori ad anello su ordinazione?
Sì, se siete sicuro che soluzione su ordinazione/modificata molto probabilmente è richiesta o ha bisogno dell'assistenza nella vostra selezione, contattici per cominciare. I nostri ingegneri forniranno la soluzione perfetta per i vostri bisogni.
