Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
UH2586-02
Contattici

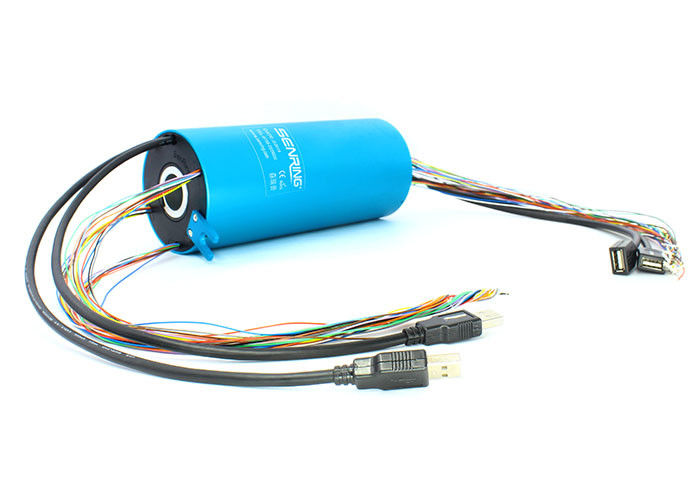

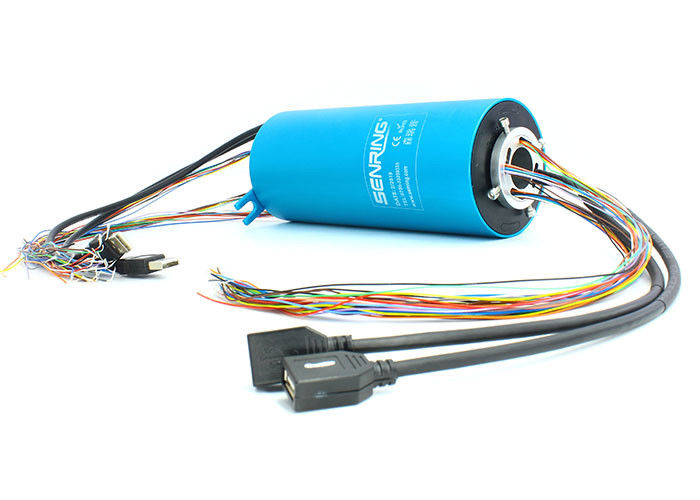

Slittamento Ring Signal/potere Transmiting di USB con attraverso il foro 25.4mm
Descrizione dell'anello di contatto di UH2586-02 USB
L'anello di contatto di USB dei canali di serie 2 di SENRING UH2586-02 (connettore rotatorio USB2.0), può trasmettere il segnale USB2.0 quando 360° che gira, può combinarsi alla stalla trasmette un potere/segnale come pure IEEE1394 e vario di 2~34 circuiti dei segnali di USB
I modelli generali dell'anello di contatto di SenRing si applicano in molte applicazioni e le attrezzature, forniscono le soluzioni del sistema per universalmente.
Comprende l'energia eolica, il regolatore e la piattaforma girevole industriale, robot, macchinario di ingegneria, video mornitoring del CCTV, attrezzatura medica, radar militare ecc…
Caratteristiche dell'anello di contatto di UH2586-02 USB
1. il fermaglio maschio di USB o standard, può essere personalizzato;
2. Può la stalla trasmettere 2 il segnale dei canali USB2.0;
3. Può combinarsi per trasmettere un potere/segnale di 2~34 circuiti;
4. Dimensione 25.4mm, OD 86mm del foro;
5. Può combinarsi per trasmettere il potere ed i vari segnali di IEEE1394, di Ethernet, di USB2.0, ecc.
6. Può combinarsi per lavorare con potere e sindacati rotatori idraulici/pneumaic;
Caratteristica tecnica dell'anello di contatto di UH2586-02 USB
| Cavo di USB | 2 canali USB2.0 |
| BER (tasso di pezzo-errore) | 10E-11 |
| Dati meccanici | |
| spec. | dati |
| vita lavorativa | I collettori ad anello di SenRing classificano la Tabella |
| Velocità girante | 150RPM |
| lavoro temporaneo. | -30℃∼80℃ |
| umidità del lavoro | RH di 0∼85% |
| materiale del contatto | riferisca alla tavola del grado dell'anello di contatto |
| abitazione del materiale | lega di alluminio |
| coppia di torsione | 0.1N.m+ (circuiti 0.03N.m/6) |
| connettore | Maschio di USB 2.0 (facoltativi femminili) | |
| perdita di inserzione | ≤2db | |
| Dati elettrici | ||
| spec. | dati | |
| potere | segnale | |
| gamma di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza di isolamento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| spec. del filo di piombo. | AWG17# ha argentato il teflon | AWG22# ha argentato il teflon |
| lunghezza del filo di piombo | norma 300mm (può essere personalizzato) | |
| Resistenza dielettrica | 500VAC@50Hz, 60s | |
| Rumore elettrico | < 0=""> | |
| Certificato del CE | Sì | |
| materiale | Certificato di RoHS | |
Descrizione del numero del pezzo
Disegno dell'anello di contatto di UH2586-02 USB
Lista di modello standard
| Modello | circuiti segnale/di potere no. | Canali di USB no. | |||
| segnale (2A) | potere (5A) | potere (10A) | USB2.0 | Lunghezza L (millimetri) | |
| UH2586-02-04S | 4 | 0 | 0 | 2 | 72 |
| UH2586-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH2586-02-0420 | 0 | 0 | 4 | 2 | 72 |
| UH2586-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH2586-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH2586-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH2586-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH2586-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH2586-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH2586-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH2586-02-34S | 34 | 0 | 0 | 2 | 192 |
*Remark: I circuiti possono combinarsi parallelamente per la più grande corrente, circuiti di N di 10A per ottenere N*10A, quali 2 circuiti di 10A parallelamente per uso 20A. Contatti prego il rappresentante di SenRing se volete non personalizzare USB ed il circuito segnale/di potere non, o mescoli l'altro segnale.
Slittamento Ring Grade Table di UH2586-02 USB
| Codice del grado | Velocità girante massima | vita lavorativa | materiale del contatto |
| C: norma | 400RPM | 20 milioni | metallo prezioso |
| D: industrical | 800RPM | 60 milioni |
d'oro oro
|
