Luogo di origine:
La Cina
Marca:
senring
Certificazione:
CE, ISO9001
Numero di modello:
UH3899-01
Contattici
Collegatore rotativo USB 1 canale cavo USB2.0 +1~56 circuiti potenza/segnale

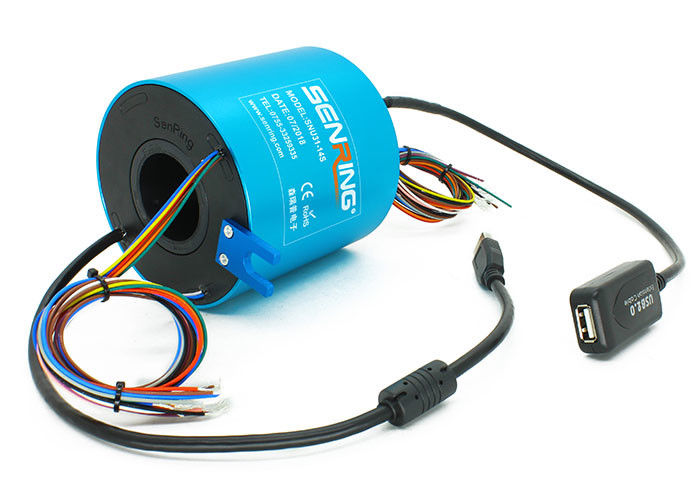

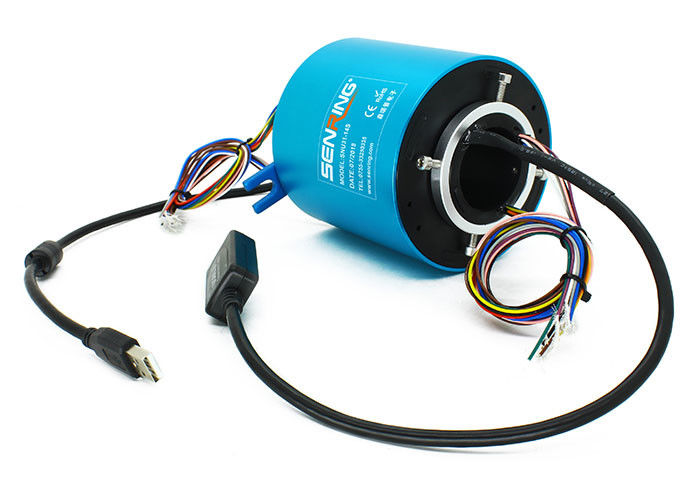

Descrizione dell'anello USB UH3899-01
La serie Senring UH3899-01 single-channel USB slip ring è un connettore rotativo USB single-channel che può ruotare di 360 gradi per trasmettere 1 canale di segnale USB 2.0.Può miscelare la trasmissione di 2-38 canali di potenza / corrente / segnale e può trasmettere in modo stabile IEEE1394 e vari segnali USB. L'anello USB UH3899-01 a 1 canale ha i vantaggi di una trasmissione del segnale stabile, senza perdita di pacchetti, senza errore di codice, bassa perdita di ritorno e bassa perdita di inserimento.L'anello di scivolo ha un diametro di 38.1 mm e un diametro esterno di 99 mm, e può essere utilizzato per dispositivi di rotazione a 360 gradi con un diametro dell'asse di rotazione inferiore a 38,1 mm.Anello di scivolo USBè un modello standard di Senring, con stock e forte versatilità, e può essere personalizzato per specifiche speciali.
Applicazioni:
1. attrezzature di automazione
2Simulatore di movimento.
3. CCTV/VR
Caratteristiche dell'anello USB UH3899-01
1. connettore USB standard maschio/femmina, connettore personalizzabile disponibile;
2. Trasmissione stabile di 1 canale di segnale USB 2.0;
3. Può miscelare la trasmissione di 2-38 canali di potenza/corrente/segnale;
4. diametro del foro dell'anello di scivolo: 38,1 mm, diametro esterno: 99 mm;
5. Può miscelare la trasmissione conduttiva di vari segnali come IEEE 1394, Ethernet, USB2.0■ Può funzionare insieme a un canale di corrente o a giunti rotanti a fluido.
Specifica tecnica dell'anello USB UH3899-01
| Cavo USB | 1 canale USB2.0 |
| BER ((tasso di errore bit) | 10E-11 |
| Dati meccanici | |
| Specificità | dati |
| vita lavorativa | SenRing Slip Rings Grade Table |
| Velocità di rotazione | 150 giri al minuto |
| Tempore di lavoro. | -30°C∼80°C |
| umidità di lavoro | 0∼85% RH |
| materiale di contatto | riferirsi alla tabella del grado degli anelli di scivolamento |
| materiale di alloggiamento | leghe di alluminio |
| coppia | 0.1N.m+(0.03N.m/6 circuiti) |
| connettore | USB 2.0 maschio (femminile opzionale) | |
| perdita di inserimento | ≤ 2 dB | |
| Dati elettrici | ||
| Specificità | dati | |
| potenza | segnale | |
| intervallo di tensione | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistenza all'isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificità del filo di piombo. | AWG17# Teflon arginato | AWG22# Teflon arginato |
| lunghezza del filo di piombo | standard 300mm (può essere personalizzato) | |
| Forza dielettrica | 500VAC@50Hz,60s | |
| Rumore elettrico | < 0,01Ω | |
| Certificato CE | - Sì, sì. | |
| materiale | Certificato RoHS | |
Descrizione della parte
Disegno di UH3899-01 USB Slip Ring
Elenco dei modelli standard
| Modello | circuiti di alimentazione/segnale n. | Canali USB no. | |||
| segnale ((2A) | potenza ((5A) | potenza ((10A) | USB2.0 | USB3.0 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
* Nota: i circuiti possono essere combinati in parallelo per una corrente maggiore, N circuiti di 10A per ottenere N*10A, come 2 circuiti di 10A in parallelo per l'uso di 20A.Pls contattare il venditore SenRing se si desidera personalizzare USB e circuito di alimentazione / segnale no, o mischiare un altro segnale.
UH3899-01 Tabella di classificazione degli anelli USB
| Gcodice rad | Velocità di rotazione massima | vita lavorativa | materiale di contatto |
| C: standard | 400 giri al minuto | 20 milioni | metallo prezioso |
| D: industriali | 800 giri al minuto | 60 milioni |
oro-oro
|
